تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد الاسمي: | 5.8/10kV أو 6.35/11kV | نوع الموصل: | الموصل المتدفق (الطبقة 2) |
|---|---|---|---|
| علامة الأساس: | رقم أو شريط ملون | غمد مارك: | الطباعة بالحبر أو النقش |
| طول الاسطوانة: | 500 متر أو حسب الطلب | لون الغلاف الخارجي: | أسود أو مخصص |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل الطاقة المعزول XLPE ذو 3 نواة,كابل طاقة معزول ذو نواة واحدة XLPE,كابل الطاقة المعزول N2XSY XLPE,Single Core XLPE Insulated Power Cable,N2XSY XLPE Insulated Power Cable |
||

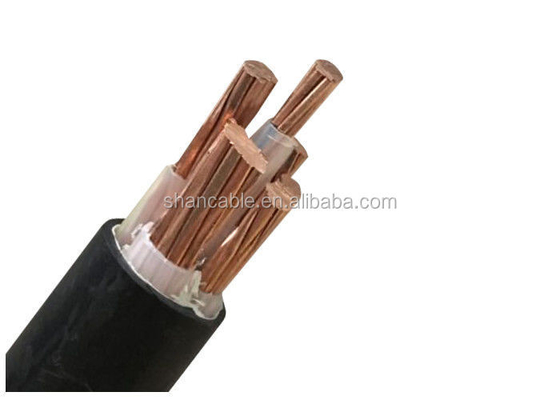

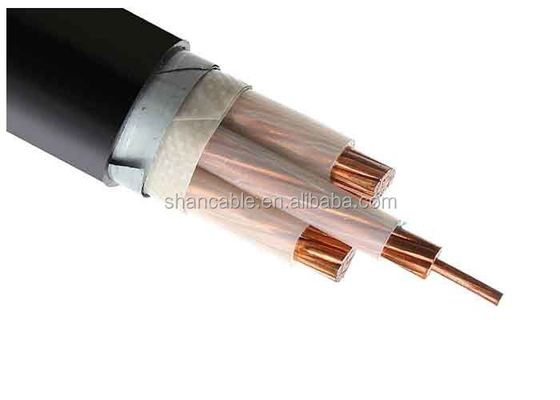

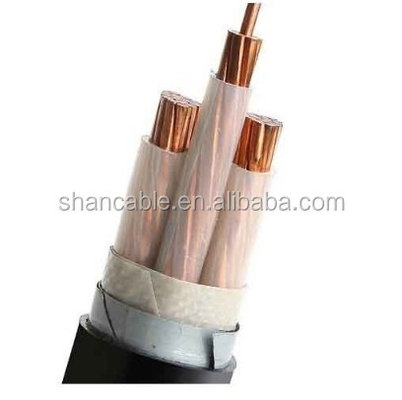

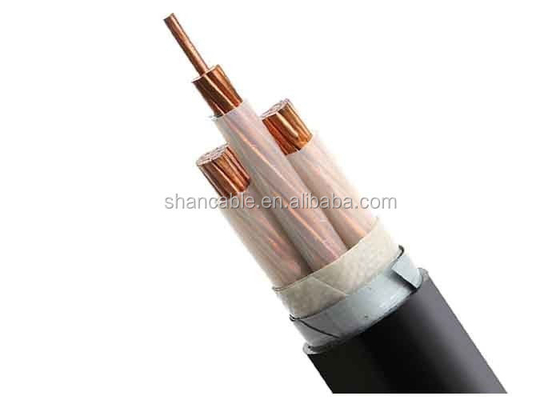

كابل الطاقة المعزول XLPE ذات الجهد المتوسط واحد النواة / 3 النواة الموصل النحاسي XLPE كابل معزول N2XSY
بناء كابلات الطاقة المعزولة XLPE:
| قائد | موصل النحاس وفقًا لـ IEC 60228 ، الفئة 2 |
| موصل دائري أو شكل | |
| العزل | XLPE (البولي إيثيلين المرتبط بالعبرة) معدل درجة حرارة 90 درجة مئوية، العديد من الألوان اختيارية |
| الشاشة المعدنية اختياري | شريط نحاسي أو أسلاك نحاسية ملفوفة اختياري |
| الغطاء | PVC أو FR-PVC من النوع ST2 إلى IEC 60502 ، أسود أو أحمر أو تخصيص |
المعلم التقني:
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء | تقريباً. | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | عشرة ونصف52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | أربعة عشر ونصف52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 ساعة في اليوم52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/252 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/252 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/297 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | عشرة ونصف52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | أربعة عشر ونصف52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 ساعة في اليوم52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/252 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/252 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/297 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
نصائح الطلب
الجهد القياسي
معيار التطبيق: IEC/BS/UL/GB
عدد النواة
حجم الموصل والبناء
نوع العزل
مدرعة أو غير مدرعة، إذا كانت مدرعة، نوع الدرع والمواد
ضرورة الغطاء
طول الكابل ومتطلبات التعبئة
متطلب آخر
البيانات التقنية:
الجهد الاسمي 5.8/10kV أو 6.35/11kV الجهد المنخفض
الحرارة القصوى للمرشد: تحت الطبيعي (90 درجة مئوية) ، الطوارئ (130 درجة مئوية) أو الدائرة القصيرة لا
أكثر من 5 ثواني (250 درجة مئوية).
الحرارة المحيطة 0 oC بعد التثبيت وعندما يكون الكابل في وضع ثابت فقط
نصف قطر الانحناء: 20 × كابل O.D للقلب الواحد بدون درع
15 × كابل O.D لعدة النواة دون درع
15 × كابل O.D للقلب الواحد مع درع
12 × كابل O.D لعدة نواة مع درع
المعايير:
الدولية: IEC 60502 ، IEC 60228 ، (IEC 60332-3 لنوع FR فقط)
الصين: GB/T 12706، (GB/T 18380-3 لنوع FR فقط)
معايير أخرى مثل BS و DIN و VDE و ICEA عند الطلب
التثبيت
1يجب أن لا تتجاوز درجة حرارة التثبيت 20 درجة مئوية. إذا كانت درجة حرارة البيئة أقل من 0 درجة مئوية، يجب تسخين الكابل مسبقًا.
2يجب أن يكون نصف قطر انحناء الكابل لا يقل عن 8 مرات.
التعبئة والشحن:
نحن قادرون على تلبية جداول التسليم الصارمة وفقا لكل طلب شراء.الوفاء بالموعد النهائي هو دائما أولوية قصوى حيث أن أي تأخير في تسليم الكابل يمكن أن يسهم في تأخير المشروع بشكل عام وتجاوز التكاليف.
يتم توفير الكابلات في ملفات خشبية وصناديق ملفوفة ولفائف. يتم إغلاق نهايات الكابلات بشريط BOPP الملصق الذاتي وقبعات الختم غير النظرية لحماية نهايات الكابلات من الرطوبة.يجب طباعة العلامة المطلوبة بمادة مقاومة للطقس على الجانب الخارجي للطبل وفقًا لمتطلبات العميل.
