تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد الاسمي: | 0.6 / 1 كيلو فولت | المصنع: | رقم 2 في صناعة الكابلات الصينية |
|---|---|---|---|
| مساحة القسم العرضي: | 1.5-1000 متر مربع | لون الغلاف الخارجي: | أسود أو حسب الطلب |
| علامة الأساس: | الرقم أو شريط الألوان للنواة الرئيسية | علامة الكابل: | الطباعة بالحبر أو النقش |
| التعبئة: | طبل خشبي معاهدة معاهدة | حجم الاسطوانة: | الأعلى. 2240 مم (الارتفاع) * 2240 مم (طول) * 1400 مم (العرض) |
| علامة الطبل: | رش الطلاء | مؤسَّسة: | مجموعة شينغهوا |
| العلامة التجارية: | ش كابل | ||
| إبراز: | كابل كهربائي IEC 60228 الفئة 2,كابل كهربائي XLPE متعدد النوى,Xlpe Multi Core Electrical Cable |
||

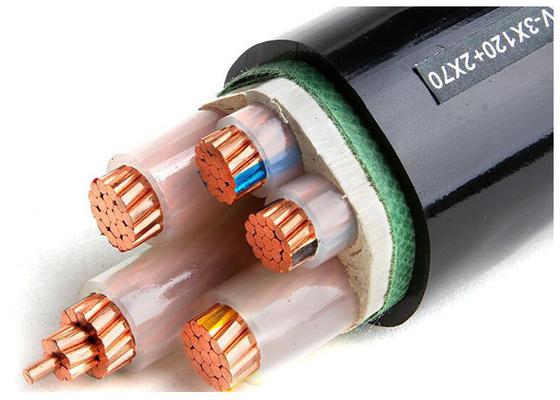

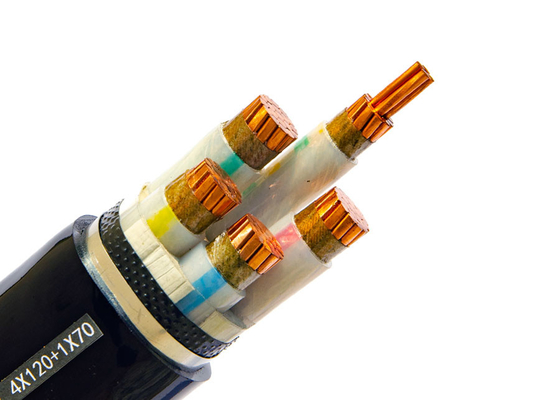

منخفض الجهد متعدد النحاس النحاس XLPE كابل الطاقة المعزول LV مع الشهادات
90 درجة مئوية تصنيف مستمر + 160 درجة مئوية الحمل الطارئ للشحن السريع والتركيبات تحت الأرض
مع أن تتجاوز مبيعات EV العالمية 40 مليون سنويًا بحلول عام 2030 (IEA) ، فإن قضايا ارتفاع درجة الحرارة والمتانة في كابلات الشحن هي اختناقات حرجة. يعالج كابل الطاقة Shenghua هذا مع الكابلات ذات الجهد المنخفض XLPE المعزول ، المصمم للتعامل مع حرارة مستمرة 90 درجة مئوية و 160 درجة مئوية على المدى القصير-تم تصنيفها في شحنات سريعة 150kw+ DC ومحطات الشحن تحت الأرض. تجمع تصاميمنا المعتمدة من CE + KEMA بين عزل XLPE وإلهام FR-PVC للتخلص
المرونة الحرارية:
إيمي التدريع:
المتانة الميكانيكية:
| المعلمة | شينغوا XLPE كابل | معيار الصناعة |
|---|---|---|
| الجهد المقنن | 0.6/1kV | 0.6/1kV |
| ماكس. موصل درجة الحرارة | 90 درجة مئوية (160 درجة مئوية الطوارئ) | 70 درجة مئوية (PVC) |
| دائرة نصف قطرها الانحناء | 5 × كابل OD | 8 × كابل OD |
| EMI التدريع | 40 ديسيبل التوهين في 1 جيجا هرتز | غير محمي (نموذجي) |
| الشهادات | CE ، KEMA ، ROHS ، CCC | CE (أساسي) |
التطبيقات: يتم استخدام الكبل المعزول XLPE كتوزيع الطاقة ونقله عند الجهد المقنن 0.6/1kV.
بناء:
| موصل | موصل النحاس وفقًا لـ IEC 60228 ، الفئة 2 |
| قائد دائري أو على شكل | |
| موصل مرن (الفئة 5) اختياري. | |
| العزل | XLPE (البولي إيثيلين متشابك) تم تصنيفه في 90 ℃ ، العديد من الألوان اختيارية |
| شاشة معدنية اختيارية | شريط نحاسي أو أسلاك نحاسية اختيارية اختيارية |
| غمد | PVC أو FR-PVC Type ST2 إلى IEC 60502 ، الأسود أو الأحمر أو التخصيص |
طلب النصيحة
الجهد المقنن
معيار التطبيق: IEC/BS/UL/GB
عدد النوى ، وتجنيد النوى الكابل
حجم الموصل والبناء
نوع العزل
مدرعة أو غير مدرحة. إذا درع ، نوع الدروع والمواد
متطلبات الغمد
طول متطلبات الكبل والتعبئة
متطلبات أخرى
البيانات الفنية: الجهد المقنن: 0.6/1KV الجهد المنخفض
الحد الأقصى لدرجة حرارة الموصل: في ظل الطبيعية (90 ℃) ، أو حالات الطوارئ (130 ℃) أو دائرة قصيرة لا تزيد عن 5 ثوانٍ (250 ℃).
دقيقة. درجة الحرارة المحيطة. 0 OC ، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. دائرة نصف قطر الانحناء: 20 × كابل OD لليار واحد بدون درع
15 × كابل OD لمتعددات بدون درع
15 × كابل OD لللباس الفردي مع الدروع
12 × كابل OD لمتعدد النواة مع الدروع
المعايير: الدولية: IEC 60502 ، IEC 60228 ، (IEC 60332-3 for fr-type فقط)
الصين: GB/T 12706 ، (GB/T 18380-3 لـ FR-Type فقط)
معايير أخرى مثل BS و DIN و VDE و ICEA عند الطلب
تثبيت
1. يجب ألا تزيد درجة حرارة التثبيت عن 20 ℃ ، إذا كانت درجة الحرارة المحيطة أقل من 0 ℃ ، فيجب تسخين الكبل.
2. نصف قطر الانحناء من الكابل يجب ألا يقل عن 8 مرات.
3. بعد التثبيت ، يجب أن يكون الكبل مع اختبار الجهد لمدة 15 دقيقة. 3.5kV DC
المعلمة الفنية:
ورقة بيانات لكابل الطاقة الأساسي الأربعة
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
التعبئة والشحن: نحن قادرون على تلبية أكثر جداول التسليم الصارمة وفقًا لأمر الشراء. يعد الوفاء بالموعد النهائي دائمًا هو الأولوية القصوى لأن أي تأخير في تسليم الكابل يمكن أن يساهم في تأخير المشروع بشكل عام وتجاوز التكلفة.
يتم توفير الكابل في بكرات خشبية وصناديق مموجة وملفات. يتم إغلاق نهايات الكابلات مع شريط BOPP ذاتي اللصق وقبعات الختم غير المنظرة لحماية نهايات الكابل من الرطوبة. يجب طباعة العلامات المطلوبة بمواد مقاومة للطقس في الخارج من الأسطوانة وفقًا لمتطلبات العميل.
خدمة ما بعد
نحن ، Shanghai Shenghua Cable Group متخصصون في R&D وكابلات وأسلاك التصنيع. لقد مررنا بإصدار شهادة نظام الجودة الدولية ISO9001: 2008 ، والتي تغطي العملية بأكملها لإدارة المؤسسة. تم وضع نظام شامل لمراقبة الجودة في مكانه لضمان تلبية المنتجات معايير دولية. عقيدتنا هي: إنشاء مؤسسة رفيعة المستوى ، منتج من الدرجة العالية ، خدمة ممتازة وعلامة تجارية معروفة. "الالتزام بتأكيد الجودة ، مكرس لتزويد المستخدمين بمنتجات موثوقة دائمًا" هو التزامنا بالجودة. يتم تأمين منتجات شركتنا من قبل PICC (شركة التأمين الشعبية في الصين). علاوة على ذلك ، نحن نقدم ضمانات محددة على النحو التالي:
1． نضمن أننا سنمثل لمتطلبات فترة الضمان المحددة في العقد.
2. سيتم تصنيعنا بموجب هذه المواصفات وأن البضائع ستكون جديدة ، غير مستخدمة ، من النماذج الأحدث أو الحالية. بمجرد اختيارنا ، سنوفر البضائع بشكل صارم وفقًا لمتطلبات العقد.
3. يظل الضمان ساريًا لمدة اثني عشر (12) شهرًا بعد البضائع ، أو أي جزء
تم تسليمها كما هو الحال ، وقد تم تسليمها وقبولها في الوجهة النهائية
المشار إليها في SCC ، أو لمدة ثمانية عشر (18) شهرًا بعد تاريخ الشحن من الميناء أو
مكان التحميل في بلد المنشأ ، أيهما تخلص سابقًا.
4. خلال فترة الضمان ، يجوز للمشتري أن يعلن مباشرة إلى الشركة المصنعة في النموذج المكتوب أو من قبل الوكيل إذا كان هناك أي مشكلة في جودة البضائع. ستقوم الشركة المصنعة بإصلاح أو استبدال في وقت معقول ، وسوف يتحمل جميع النفقات المتعلقة بهذا.
شنغهاي شينغوا كابل (المجموعة) المحدودة
