| الجهد الاسمي: | 0.6 / 1 كيلو فولت | النوى: | 1,2,3,4,5 |
|---|---|---|---|
| معيار: | IEC60502-1،IEC61034،IEC60754 | الوظيفة: | حماية البيئة |
| الحجم: | 1.5-600mm2 | اللون: | مخصصة |
| الحزمة: | مجاناً | مؤسَّسة: | مجموعة شينغهوا |
| العلامة التجارية: | ش كابل | ||
| إبراز: | كابل الهالوجين منخفض الدخان,كابل هالوجين صفري ملون حسب الطلب,Customized Color Zero Halogen Cable |
||

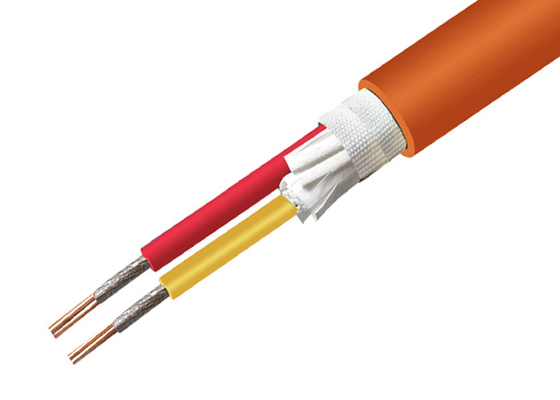

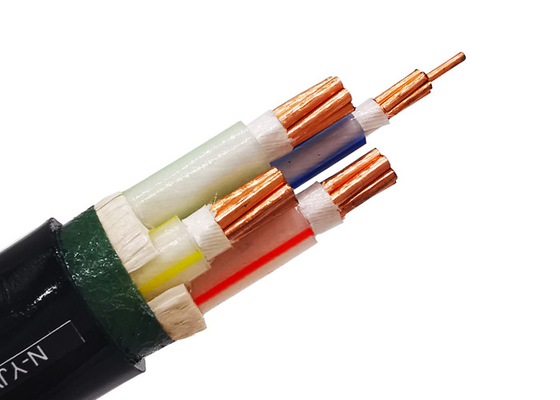

كابل هالوجين صفر مخصص للون منخفض الدخان 1.5 مم 2 - 800 مم 2 حماية بيئية
شركة Shanghai Shenghua Cable (Group) Co. ، Ltd.-CHINA'S#2 مصنّعة للكابلات مع إخراج سنوي 110،000 كم و 21 مصنعًا معتمدًا من ISO-يحصل على معيار عالمي في السلامة من الحرائق مع انخفاض الدخان صفر الهالوجين (LSZH). تم تصميم هذه الحلول المعتمدة من IEC 60502 ، التي تم تصميمها للبيئات عالية الخطورة مثل المترو والمستشفيات ومراكز البيانات ، بين الابتكار الصفر في Halogen ، والمرونة الحرارية الشديدة ، والجماليات القابلة للتخصيص لحماية الأصول والأصول في جميع أنحاء العالم.
المواصفات الرئيسية (سلسلة WDZA-YJY):
| موصل (مم مربع) | ماكس. مقاومة العاصمة (ω/km) | قطر (مم) | التصنيف الحالي (الهواء) |
|---|---|---|---|
| 1 × 1.5 | 12.1 | 7.7 | 22A |
| 1 × 240 | 0.0754 | 27.7 | 535A |
| 5 × 150 | 0.124 (لكل نواة) | 58.5 | 325A |
التطبيقات:
الموصل: الفئة 1/2 الصلب النحاس الصلب أو خيوط. يتم تشكيل هذه الأسلاك في الموصل النهائي في آلات تقطعت بهم السبل تحت مراقبة جودة صارمة.
العزل: يتم عزل مركب البولي إيثيلين المتقاطع أو PVC على الموصلات عن طريق عملية البثق. يتم الحفاظ على المواد الخام وسمك العزل وفقًا للمعايير وتتوافق مع معايير IEC60502/BS7870 حسب الحالة.
XLPE: يتم تحديد كابل الطاقة المعزول إما عن طريق اللون أو بالأرقام على النحو التالي:
عدد تحديد النوى
ترميز الألوان القديم الترميز الجديد وفقًا لـ BS
1 أحمر أو أسود بني أو أزرق
2 Red & Black Brown ، أزرق
3 أحمر ، أصفر أزرق بني ، أسود ، رمادي
4 باللون الأحمر والأصفر والأزرق والأسود والبني والأسود والرمادي
5 أحمر ، أصفر ، أزرق ، أسود ، ص/غرام أزرق ، بني ، أسود ، رمادي و Y/G.
درع: عندما يكون التدريس مطلوبًا ، يتكون الدروع من طبقة واحدة من الأسلاك الفولاذية المجلفنة/الأشرطة الفولاذية المجلفنة.
يتم تطبيق الدروع حلزوني وفقًا للمعايير.
الكابلات الأولية المفردة مدرعة بأسلاك الألومنيوم أو الأسلاك النحاسية بناءً على المتطلبات.
الغمد الخارجي: يتم تصنيع الكابلات القياسية مع PVC الأسود المقذوف. يتم تنقيح أو طباعة Outersheath مع المعلومات المطلوبة بالمعايير ذات الصلة.
يتم استخدام مركبات FR ، FRLS ، FRRT ، LSF ، MDPE للتكلفة الخارجية للكابلات ، لتناسب متطلبات العميل المحددة.
المعايير
International: IEC 60502 ، IEC 60227 IEC 60331 ، IEC 61034
الصين: GB/T 12706-91 GB306.1-2001 ، GB/T18380.3-2001
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات الفنية
الجهد المقنن: 0.6 كيلو فولت
الأعلى. Temp.: Normal (90 ℃) ، دائرة قصيرة لا تزيد عن 5 ثوان (لا يزيد درجة حرارة الموصل عن 250 درجة مئوية)
دقيقة. درجة الحرارة المحيطة: يجب تسخين الكابل مسبقًا إذا كانت درجة الحرارة المحيطة أقل من 0 درجة مئوية
دقيقة. دائرة نصف قطر الانحناء: كابل واحد واحد 20 (D+D) ± 5 ٪ ، كابل متعدد النواة 15 (D+D) ± 5 ٪
| يكتب | وصف | النوى | المقطع العرضي الاسمي |
|
wdza-yjy WDZB-YJY WDZC-YJY |
موصل النحاس/عزل XLPE منخفض الدخان الخالي من الهالوجين أو صفر هالوجين (LSHF أو LSZH) كابل الطاقة المتقدمة | 1 ، 2 ، 3 ، 4 ، 3+1 ، 5 ، 4+1 ، 3+2 |
1.5 ~ 800mm2 |
| wdza-yjy23 wdzb-yjy23 wdzc-yjy23 | موصل النحاس/عزل XLPE/شريط الصلب مدرع خالية من الهالوجين أو هالوجين صفر (LSHF أو LSZH). | 1 ، 2 ، 3 ، 4 ، 3+1 ، 5 ، 4+1 ، 3+2 |
1.5 ~ 800mm2 |
| wdza-yjy33 wdzb-yjy33 wdzc-yjy33 | موصل النحاس/عزل XLPE/سلك فولاذي مدرع خالية من الهالوجين أو هالوجين الصفر (LSHF أو LSZH). | 1 ، 2 ، 3 ، 4 ، 3+1 ، 5 ، 4+1 ، 3+2 |
1.5 ~ 800mm2 |
| wdza-yjly wdzb-yjly wdzc-yjly | موصل الألومنيوم/عزل XLPE منخفض الدخان الخالي من الهالوجين أو صفر هالوجين (LSHF أو LSZH) كابل الطاقة المتقدمة | 1 ، 2 ، 3 ، 4 ، 3+1 ، 5 ، 4+1 ، 3+2 |
1.5 ~ 800mm2 |
| wdza-yjly23 wdzb-yjly23 wdzc-yjly23 | موصل الألومنيوم/عزل XLPE/شريط الصلب مدرع خالية من الهالوجين أو هالوجين صفر (LSHF أو LSZH). | 1 ، 2 ، 3 ، 4 ، 3+1 ، 5 ، 4+1 ، 3+2 |
1.5 ~ 800mm2 |
| wdza-yjly33 wdzb-yjly33 wdzc-yjy33 | موصل الألومنيوم/عزل XLPE/سلك فولاذي مدرع خالية من الهالوجين أو هالوجين الصفر (LSHF أو LSZH) | 1 ، 2 ، 3 ، 4 ، 3+1 ، 5 ، 4+1 ، 3+2 |
1.5 ~ 800mm2 |
| نوم. المقطع العرضي للموصل | سمك العزل | غمد | تقريبا. | تقريبا | الأعلى. مقاومة العاصمة للموصل (20 درجة مئوية) | اختبار الجهد | التصنيف الحالي | |
| MM2 | مم | سماكة | OD | وزن | Ω/كم | AC | ||
| مم | مم | كجم/كم | kv/5min | في الهواء (أ) | في التربة (أ) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 1 × 2.5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1 × 4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1 × 6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1 × 10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1 × 16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1 × 25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1 × 35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1 × 50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1 × 70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1 × 95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1 × 120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1 × 150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| 1 × 185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| 1 × 240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1 × 300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1 × 400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| 2 × 1.5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| 2 × 2.5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2 × 4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2 × 6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2 × 10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2 × 16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2 × 25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2 × 35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2 × 50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2 × 70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| 2 × 95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2 × 120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2 × 150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2 × 185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2 × 240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 1.5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3 × 2.5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 × 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4 × 4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5 × 1.5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5 × 2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5 × 4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5 × 95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5 × 120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5 × 150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5 × 185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5 × 240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 2.5+1 × 1.5 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4+1 × 2.5 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+1 × 4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+1 × 6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+1 × 10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+1 × 16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+1 × 16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+1 × 25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70+1 × 35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+1 × 50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+1 × 70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+1 × 70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+1 × 95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+1 × 120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 2.5+2 × 1.5 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4+2 × 2.5 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+2 × 4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+2 × 6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+2 × 10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 83 | 105 | |
| 3 × 25+2 × 16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 105 | 125 | |
| 3 × 35+2 × 16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 125 | 155 | |
| 3 × 50+2 × 35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 160 | 185 | |
| 3 × 70+2 × 35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 200 | 225 | |
| 3 × 95+2 × 50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 245 | 270 | |
| 3 × 120+2 × 70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 285 | 310 | |
| 3 × 150+2 × 70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 325 | 345 | |
| 3 × 185+2 × 95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 375 | 390 | |
| 3 × 240+2 × 120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 440 | 450 | |
| 4 × 2.5+1 × 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4+1 × 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6+1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10+1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16+1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25+1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35+1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4 × 50+1 × 25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70+1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95+1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4 × 120+1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150+1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4 × 185+1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4 × 240+1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
