تفاصيل المنتج:
شروط الدفع والشحن:
|
| قائد: | موصلات الألومنيوم معززة الصلب | العزل: | XLPE أو PVC ، HDPE |
|---|---|---|---|
| النوى الأرقام: | 3 | تطبيق: | خطوط نقل الطاقة الهوائية |
| غمد: | لا.. | الجهد الاسمي: | 0.6/1 كيلو فولت أو 10 كيلو فولت |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل جوي مجمع للخدمة ثلاثية,كابل جوي مجمع شنغهاي شنغوا,الكابل الجوي المعزول xlpe,Shanghai Shenghua Aerial Bundled Cable,XLPE Insulated Aerial Bundled Cable |
||

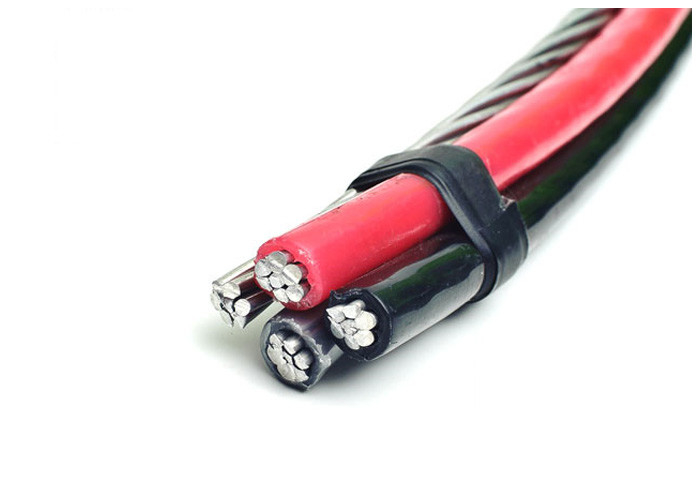

XLPE / PVC عازل الكابل الجوي المجمّع ، كابل الخدمة الثلاثي
في المناطق التي ترتفع فيها تكاليف الكابلات تحت الأرض بسبب قيود التضاريس أو البنية التحتية، تواجه شبكات الطاقة الجوية تحديات في الموثوقية والسلامة.الحلول التقليدية تكافح مخاطر حرائق الغابات، انخفاض الموصلات، وتكاليف الصيانة العالية. مهندسي كابلات مجموعة الشنگوا للطاقة في شنغهايوتصميم توفير المساحة لتوصيل الكهرباء بأمان إلى المجتمعات النائية، مواقع التعدين، والشواطئ الحضرية مع خفض تكاليف التثبيت بنسبة 40٪
توفير المساحة والسلامة أولاً:
مقاومة التآكل والميكانيكية:
تثبيت " بلاغ اند بلاي "
(شينغهوا) ثلاثي الـ (إيه بي سي) يلبي أكثر من 12 معيار دولي ، بما في ذلك:
اختبارات KEMA / CE من طرف ثالث تؤكد انبعاثات الهالوجين الصفرية (IEC 60754) ومهانة اللهب (IEC 60332)
| الاسم الرمزي | قائد المرحلة | الرسول المحايد | ضخامة العزل XLPE | الوزن (كجم/كيلومتر) | الحرارة (أ) |
|---|---|---|---|---|---|
| (سيرابوس) | 4/0-19 | 2/06/1 | 1.52 ملم | 1,069 | 372 |
| (كاليستا) | 266.8-19 | 3/06/1 | 2.03 ملم | 1,384 | 410 |
| كاوري | 336.4-19 | 4/06/1 | 2.03 ملم | 1,713 | 506 |
| ليمبيت | 336.4-19 | 336.4-18/1 | 2.03 ملم | 1,823 | 506 |
جميع النماذج تتميز بمرحلة مشفرة بالألوان (أسود / أحمر / أزرق) + محايدة عارية لتركيب مضاد للخطأ
1التطبيقات
كابلات المجموعة الجوية هي في الأساس بنية تنازل بين كابلات الطاقة والموصلات الجوية. يتم استخدام كابلات ABC بشكل خاص في المناطق التي تكون تكلفة الشبكات تحت الأرض باهظة الثمن.يمكن أن تتضمن الحزم موصل واحد أو اثنين إضافيين للإضاءة العامة وزوج التحكم.
2المعايير
خدمة TRIPLEX القليل من الألومنيوم
الصيغ ASTM B-231,B-232 و B-399, ICEA S -76-474
| الاسم الرمزي | موصلات المرحلة | طبيعي | الوزن | الخصوبة | ||||||
| الحجم وعدد | العزل | قطر اسمي | الحجم وعدد | القوة القياسية | XLPE | الألومنيوم | إجمالي | |||
| أسلاك | سمك | عارية | زائدة | |||||||
| ملم | ملم | ملم | أسلاك | كيلوغرام | كغ/كيلومتر | كغ/كيلومتر | كغ/كيلومتر | أ | ||
| كيرابوس | 4/0-19 | 1.52 | 13.4 | 16.459 | 2/06/1 | 2404 | 192 | 787 | 1069 | 372 |
| نيباتوس | 4/0-19 | 2.03 | 13.4 | 17.475 | 2/06/1 | 2404 | 246 | 787 | 1121 | 372 |
| حلاقة | 4/0-7 | 1.52 | 13.3 | 16.307 | 4/06/1 | 3788 | 191 | 897 | 1226 | 372 |
| زوزارا | 4/0-19 | 1.52 | 13.4 | 16.459 | 4/06/1 | 3788 | 192 | 897 | 1229 | 372 |
| أليما | 4/0-19 | 2.03 | 13.4 | 17.475 | 4/06/1 | 3788 | 246 | 897 | 1281 | 372 |
| كاليستا | 266.8-19 | 2.03 | 15.1 | 19.126 | 3/06/1 | 3003 | 280 | 994 | 1384 | 410 |
| الدوسينيا | 266.8-19 | 2.03 | 15.1 | 19.126 | 268.8-18/1 | 3121 | 280 | 1133 | 1472 | 410 |
| البقر | 336.4-19 | 2.03 | 16.9 | 20.980 | 4/06/1 | 3788 | 320 | 1253 | 1713 | 506 |
| الحشرات | 336.4-19 | 2.03 | 16.9 | 20.980 | 336.4-18/1 | 3937 | 320 | 1429 | 1823 | 506 |
