تفاصيل المنتج:
شروط الدفع والشحن:
|
| المرحلة كوندوكستور: | الألومنيوم | موصل محايد: | سبيكة المنيوم |
|---|---|---|---|
| العزل: | XLPE | الجهد الاسمي: | 0.6 / 1 كيلو فولت |
| النوى الأرقام: | 4 | تطبيق: | خط الطاقة العلوي |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل طاقة هوائي,كابل كهرباء شينغهوا,كابل مجمع هوائي رسول,Shenghua Power Cable,1 Messenger Aerial Bundled Cable |
||

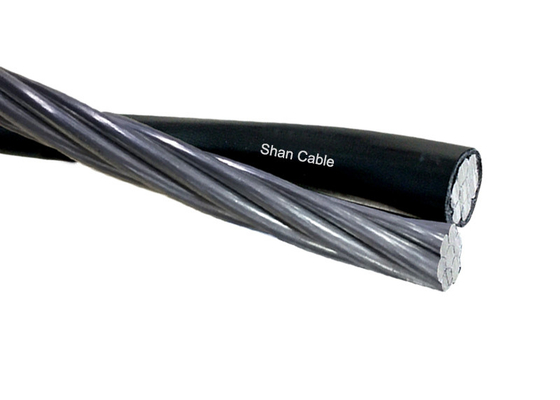

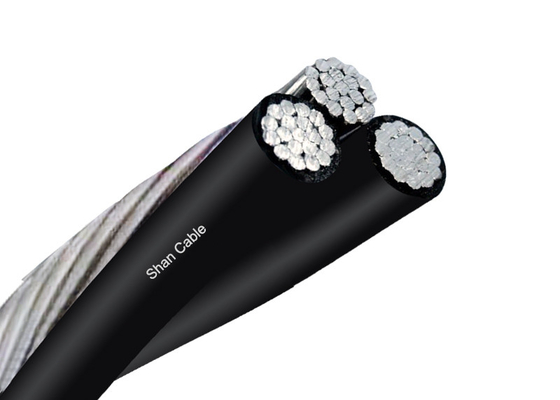

كابل عزل Xlpe الجوي المجمّع ، كابل طاقة جوي مع موصل رسالة واحد
الوصف
3 موصلات مرحلة + 1 موصل رسالة
الكابلات الهوائية المجمعة المصممة لخطوط التوزيع الجوية لديها مرسل محايد معزول مصنوع من AAAC ، يتم تدوير موصل مرحلة الألومنيوم المعزول فوقه.يتم تصنيف الكابلات عند 0.6/1(1.2) كيلو فولت ويتوافق مع IEC60502.
البناء
أ) المرحلة - يجب أن يكون موصل المرحلة من موصل الألومنيوم H68 الحالة ومضغوطة دائرية الخيط.
ب) المحايد أو المرسل - يجب أن يكون المرشد المحايد أو المرسل من موصل سبيكة الألومنيوم ومضغوطة دائرية.
2العزل:
يجب أن يتم طحن الموصلات المحايدة في المرحلة مع البولي إيثيلين ((PE) كعزل.
قائمة التفاصيل التقنية
| موصل المرحلة | |||||||||||
| مساحة القسم العرضي الاسمية | ملم2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| عدد النواة | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| سمك العزل الاسمي | ملم | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| قطر القلب المعزول | ملم | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| أقصى مقاومة مشتركة عند 20 درجة مئوية | أوم/كم | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| التيار المسموح به عند الهدوء في الرياح | أ | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| درجة الحرارة=30 درجة مئوية | |||||||||||
| درجة حرارة الموصل = 75 °C | |||||||||||
| موصل الرسول | |||||||||||
| مساحة القسم العرضي الاسمية | ملم2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| الحد الأدنى لعدد الأسلاك | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| سمك العزل الاسمي | ملم | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| قطر القلب المعزول | ملم | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| أقصى مقاومة مشتركة عند 20 درجة مئوية | أوم/كم | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| حمولة الكسر المحسوبة | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| الكابل المكتمل | |||||||||||
| قطر إجمالي تقريب | ملم | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| حوالي وزن الكابل | كغ/كيلومتر | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| طول التعبئة | م/طبل | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقا لكل طلب شراء.الوفاء بالموعد النهائي هو دائما أولوية قصوى حيث أن أي تأخير في تسليم الكابل يمكن أن يسهم في تأخير المشروع بشكل عام وتجاوز التكاليف.
يتم توفير الكابلات في ملفات خشبية وصناديق ملفوفة ولفائف. يتم إغلاق أطراف الكابلات بشريط BOPP الملصق الذاتي وأغطية الختم غير النظرية لحماية أطراف الكابلات من الرطوبة.يجب طباعة العلامة المطلوبة بمادة مقاومة للطقس على الجانب الخارجي للطبل وفقًا لمتطلبات العميل.
