تفاصيل المنتج:
شروط الدفع والشحن:
|
| درع: | أسلاك الفولاذ | جوهر: | 7 إلى 61 |
|---|---|---|---|
| العزل: | بولي كلوريد الفينيل | المقطع العرضي: | 2.5 مم2 إلى 10 مم2 |
| نوع الموصل: | الفئة 1 أو الفئة 2 | غمد داخلي: | بولي كلوريد الفينيل |
| قائد: | النحاس | مؤسَّسة: | مجموعة شينغهوا |
| العلامة التجارية: | ش كابل | ||
| إبراز: | كابل تحكم متعدد النواة معزول بمادة PVC,كابل عازل من الـ PVC,Copper Conductor PVC Insulated Cable |
||

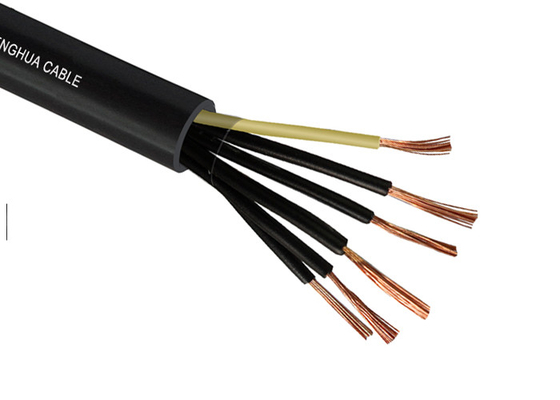

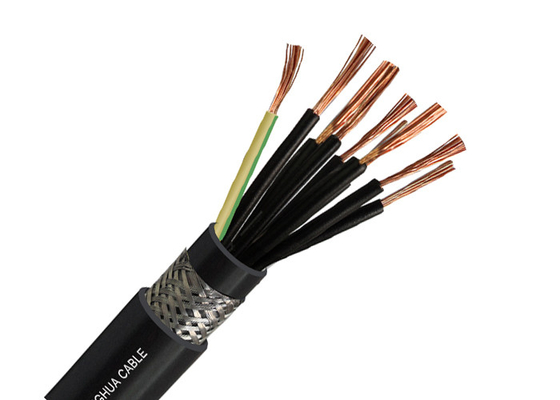

كابلات تحكم متعددة النواة معزولة بمادة PVC وموصل نحاسي، كابل مدرع بسلك فولاذي
في مصانع البتروكيماويات وأنفاق التعدين وآلات الموانئ حيث تهدد الأحمال الساحقة والتآكل الكيميائي وتداخل EMI سلامة الإشارة، تتسبب كابلات التحكم دون المستوى القياسي في 42٪ من أعطال النظام - مما يؤدي إلى توقف مكلف ومخاطر تتعلق بالسلامة
. تقضي مجموعة شنغهاي شنغوا باور جروب كابل على هذه المخاطر من خلال كابلات التحكم PVC المدرعة بأسلاك الفولاذ، المصممة بحماية ثلاثية الطبقات وتصميم متعدد النواة مقاوم لـ EMI ومرونة معتمدة من IEC/GB لأنظمة التحكم 450/750 فولت في أكثر البيئات الصناعية قسوة في العالم.
حماية درع مقاومة للتحطم:
الدفاع الكيميائي والحراري:
الحصانة من EMI والرطوبة:
تتوافق كابلات Shenghua المدرعة مع:
| تكوين النواة | المقطع العرضي (مم²) | سمك الدرع الفولاذي (مم) | الحد الأقصى لمقاومة التيار المستمر (أوم/كم) | الوزن (كجم/كم) |
|---|---|---|---|---|
| 7-Core | 1.5–10 | 1.6–2.0 | 12.1 (1.5mm²) | 719–2,055 |
| 10-Core | 1.5–10 | 1.6–2.0 | 12.1 (1.5mm²) | 927–2,767 |
| 12-Core | 1.5–6 | 1.6–2.0 | 12.1 (1.5mm²) | 985–2,052 |
نطاق درجة الحرارة: -0 درجة مئوية إلى 70 درجة مئوية (تشغيل)، 160 درجة مئوية (دائرة قصر)
نصف قطر الانحناء: 12 × قطر الكابل
40+ عامًا من الخبرة في كابلات المدرعة:
تصنيع بدون تنازلات:
التخصيص والدعم السريع:
الأوصاف:
الموصل: موصل نحاسي صلب أو مجدول
العزل: PVC
الغلاف الداخلي: PVC
الدرع: سلك فولاذي
الغلاف: PVC
خصائص التشغيل
الفولتية المقدرة U0/U: 450/750 فولت
درجة حرارة التشغيل المستمر القصوى المسموح بها للموصل:
معزول PVC: 70 درجة مئوية
عند حدوث ماس كهربائي (الحد الأقصى لمدة 5 ثوانٍ) الحد الأقصى.
درجة حرارة الموصل ليست أعلى من:
معزول PVC: 160 درجة مئوية؛
درجة الحرارة المحيطة للتركيب لا تقل عن 0 درجة مئوية.
جهد الاختبار: 3 كيلو فولت/5 دقائق
نصف قطر الانحناء
الحد الأدنى لنصف قطر الانحناء: 12 O.D.
التطبيق:
لسلك توصيل النظام للتحكم أو الإشارة أو الحماية أو القياس بجهد مقنن يصل إلى وبما في ذلك 450/750 كيلو فولت.
قياسي:
معيار IEC: IEC 60227، IEC60228
المعيار الصيني: GB9330
معايير أخرى مثل BS وDIN وICEA عند الطلب
الشهادات
CE، RoHS، CCC، KEMA وغيرها الكثير عند الطلب
المواصفات
| المقطع العرضي منطقة مم2 |
سمك العزل مم |
قطر سلك فولاذي مم |
سمك الغلاف مم |
القطر الكلي مم |
الحد الأقصى لمقاومة التيار المستمر عند 20 درجة مئوية ميجاهيرتز/كم |
الوزن التقريبي (كجم/كم) |
|
| دقيقة | الحد الأقصى | ||||||
| 7x1.5 | 0.7 | 1.6 | 1.8 | 17.5 | 18.7 | 12.1 | 719 |
| 7x2.5 | 0.8 | 1.6 | 1.8 | 19.3 | 19.9 | 7.41 | 881 |
| 7x4 | 0.8 | 1.6 | 1.8 | 21.2 | 22.6 | 4.61 | 1068 |
| 7x6 | 0.8 | 1.6 | 1.8 | 22.7 | 24.1 | 3.08 | 1288 |
| 7x10 | 1 | 2 | 1.9 | 28.6 | 29 | 1.83 | 2055 |
| 8x1.5 | 0.7 | 1.6 | 1.8 | 18.4 | 19.6 | 12.1 | 780 |
| 8x2.5 | 0.8 | 1.6 | 1.8 | 20.8 | 21 | 7.41 | 982 |
| 8x4 | 0.8 | 2 | 1.8 | 23.1 | 24.6 | 4.61 | 1355 |
| 8x6 | 0.8 | 2 | 1.8 | 24.8 | 26.3 | 3.08 | 1586 |
| 8x10 | 1 | 2 | 1.9 | 30.4 | 30.8 | 1.83 | 2261 |
| 10x1.5 | 0.7 | 1.6 | 1.8 | 20.7 | 21.7 | 12.1 | 927 |
| 10x4 | 0.8 | 2 | 1.8 | 23.9 | 24.1 | 4.61 | 1575 |
| 10x6 | 0.8 | 2 | 1.9 | 27.8 | 29.8 | 3.08 | 1886 |
| 10x10 | 1 | 2 | 2.1 | 35.2 | 35.4 | 1.83 | 2767 |
| 12x1.5 | 1 | 1.6 | 1.8 | 21.1 | 22.2 | 12.1 | 985 |
| 12x2.5 | 0.6 | 2 | 1.8 | 24.4 | 24.6 | 4.61 | 1411 |
| 12x4 | 0.7 | 2 | 1.8 | 26.4 | 28.3 | 3.08 | 1698 |
| 12x6 | 0.8 | 2 | 1.9 | 28.5 | 30.6 | 1.83 | 2052 |
