كابل صينية الأجهزة المحمي من مجموعة شنغوا، 1 - 38 قلبًا، لمعدات التوزيع

كابل صينية الأجهزة المحمي 1 - 38 قلبًا لمعدات التوزيع

سلامة إشارة مهمة: كابلات صينية Shenghua المحمية لأنظمة التوزيع الصناعية​​

في محطات الطاقة ومرافق البتروكيماويات والمصانع الآلية، يتسبب تداخل EMI وتداخل الإشارات في 42% من حالات فشل نظام التحكم​​—مما يؤدي إلى إيقاف تشغيل المعدات وتلف البيانات ومخاطر السلامة. ​​تقوم Shanghai Shenghua Power Group Cable​​ بإزالة هذه المخاطر من خلال ​​كابلات صينية الأجهزة المحمية​​، المصممة للدفاع عن EMI متعدد الطبقات، والمرونة في درجات الحرارة القصوى، والموثوقية المعتمدة من IEC​​ في أنظمة التوزيع 450/750 فولت إلى 1000 فولت حيث تكون دقة الإشارة غير قابلة للتفاوض.

​​هندسة الحماية الثلاثية للبيئات القاسية​​

1. ​​درع EMI/RFI من الدرجة العسكرية​​:

   • ​​شريط مركب من الألومنيوم والبلاستيك + جديلة نحاسية​​ (متغير DJYP3VP3-32) يوفر تخفيفًا بمقدار 85 ديسيبل عند 30 ميجاهرتز، مما يحيد التداخل من محولات 10 كيلو فولت و VFDs في مصانع الصلب


   • ​​الحماية الفردية والعامة​​ (على سبيل المثال، DJYP3VP3) تمنع التداخل في حزم 38 قلبًا، مما يتيح طاقة 10 أمبير وإشارات مستشعر 1 كيلو هرتز في وقت واحد دون تشويه



2. ​​مرونة من القطب الشمالي إلى الصحراء​​:

   • ​​تصنيف مستمر 90 درجة مئوية​​ (مقابل 70 درجة مئوية القياسية في الصناعة) يحافظ على مقاومة العزل >12 مΩ·كم في قاعات التوربينات حيث تصل درجات الحرارة المحيطة إلى ​​65 درجة مئوية+​​


   • ​​مرونة -40 درجة مئوية​​ تمنع تشقق الغلاف في المحطات الفرعية السيبيرية، وتتحمل ​​500000+ دورة انحناء​​ في صواني الكابلات



3. ​​التحصين الميكانيكي​​:

   • ​​درع سلك فولاذي​​ (DJYVP3-32) يتحمل أحمال سحق 8 أطنان—تم التحقق من صحته في اصطدامات رافعات ميناء شنغهاي


   • ​​6× نصف قطر الانحناء​​ (على سبيل المثال، ​​20.1 مم OD لـ 19 قلبًا​​) يتيح التوجيه الضيق في لوحات PLC المزدحمة، مما يقلل وقت التثبيت بنسبة 40%



​​معتمد للمناطق الخطرة العالمية​​

تتوافق كابلات صينية Shenghua مع:

• ​​IEC 60228 و GB9330​​: مثبطات اللهب (IEC 60332) وقوة عزل 3 كيلو فولت


• ​​CE/RoHS/KEMA​​: مواد خالية من الهالوجين (Cd <0.01%، Pb <0.1%) والتحقق من حصانة EMI





• ​​ISO 9001/OHSAS 18001​​: بروتوكولات السلامة لمنشآت النفط/الغاز



​​المواصفات الفنية: مجموعة كابلات صينية Shenghua​​

​​تصنيف الجهد:​​ 300/500 فولت إلى 600/1000 فولت تيار مستمر • ​​نصف قطر الانحناء:​​ 6× OD (12× للمدرع)

​​تطبيقات مثبتة في البنية التحتية الحيوية​​

• ​​أنظمة SCADA للمحطات النووية​​: حافظت كابلات DJYP3VP3-32 على دقة الإشارة وسط معدات التبديل 110 كيلو فولت EMI في المرحلة الثالثة من قوانغدونغ


• ​​مزارع الرياح البحرية​​: قاومت DJYVP3-22 تآكل الملح لمدة 8+ سنوات في توربينات بحر الشمال


• ​​روبوتات السيارات​​: أزالت DJYP3V ذات 38 قلبًا فقدان البيانات في خطوط لحام BMW على الرغم من وميض القوس 15 كيلو أمبير



​​لماذا يثق المهندسون العالميون في Shanghai Shenghua​​

1. ​​تصنيع خالي من العيوب​​:

   • ​​فحوصات سلامة التدريع المدعومة بالذكاء الاصطناعي​​: تفحص الليزر تداخل الشريط المنتظم (±0.1 مم)، مما يلغي فجوات EMI

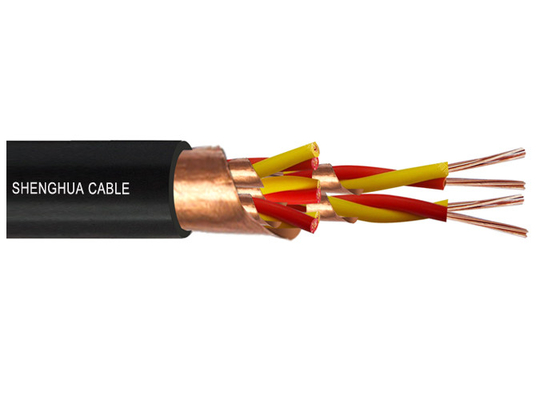

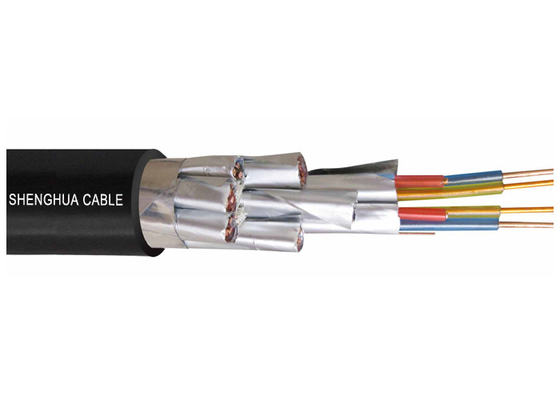

     كابل أجهزة مع قلب نحاسي، عزل PE، غلاف PVC، شريط مركب من الألومنيوم والبلاستيك يلف التدريع الفردي والعام
     .
   • ​​اختبار Hi-Pot بنسبة 100%​​: اختبارات إجهاد 3.5 كيلو فولت تيار متردد للتحقق من سلامة العزل للامتثال لـ KEMA



2. ​​التخصيص والدعم السريع​​:

   • ​​تسعير على مدار 24 ساعة​​: نوى مخصصة (1-38)، فولتية (300 فولت-1000 فولت)، وشهادات DIN/BS


   • ​​ضمان لمدة 12 شهرًا​​: بدائل استباقية لانحرافات IEC—مدعومة بتأمين PICC



3. ​​إرث النشر العالمي​​:

   • تم توفير ​​1200 كم+ كابلات​​ لشبكة توزيع سد الممرات الثلاثة في الصين (حزم 38 قلبًا)


   • ​​36+ براءات اختراع​​ لتقنية نسج الدروع وعزل XLPE



التطبيق

ينطبق هذا المنتج على سلك التوصيل للأجهزة الكهربائية أو الأجهزة أو الكمبيوتر، المستخدم في معدات التوزيع بجهد مقنن يصل إلى
و بما في ذلك A.C.450/750V أو D.C.1000V.
الشخصية والمعلمات ذات الصلة

1. درجة حرارة الخدمة طويلة الأجل لموصل الكابل: 90 درجة مئوية

2. الجهد المقنن: 300/500 فولت، 450/750 فولت، 600/1000 فولت.

3. درجة حرارة وضع الكابل ≥ 0 درجة مئوية

4. النوى (زوج/ثلاثي): 1~19

5. الحد الأدنى لنصف قطر الانحناء: ≥ القطر الخارجي للكابل 6 مرات

حالة الاستخدام

تمت الموافقة على الكابل للتشغيل عند التثبيت الثابت أو

التحرك في درجة حرارة محيطة من -40 درجة مئوية إلى 50 درجة مئوية،
الرطوبة النسبية لا تزيد عن 80% ودرجة حرارة التشغيل
من النواة لا تزيد عن 70 درجة مئوية وكذلك تجنب المباشر العالي-
إشعاع درجة الحرارة أو الاتصال.
يجب ألا تقل درجة الحرارة عن 0 درجة مئوية عند وضع الكابل.
نصف قطر الانحناء المسموح به: لا يقل عن 6 أضعاف الإجمالي
القطر للكابل غير المدرع؛ لا يقل عن 12 ضعفًا من الإجمالي
القطر للكابل المدرع أو المحمي؛ لا يقل عن 6 أضعاف
القطر الإجمالي للكابل المرن المحمي.
النوع اختياري:
رقم.

النوع

يتم توفير الكابل في بكرات خشبية وصناديق مموجة وملفات. يتم إغلاق أطراف الكابل بشريط لاصق ذاتي اللصق BOPP وأغطية إغلاق غير استرطابية لحماية أطراف الكابل من الرطوبة. يجب طباعة العلامات المطلوبة بمادة مقاومة للعوامل الجوية على الجوانب الخارجية للأسطوانة وفقًا لمتطلبات العميل.

الالتزام بخدمة ما بعد البيع
تمتلك Shanghai Shenghua Cable (Group) مبدأ Shenghua "السعي لتحقيق أفضل مؤسسة، وإنتاج أفضل منتج، وتقديم أفضل خدمة، وإنشاء أفضل علامة تجارية"، وتصر على سياسة الجودة أولاً، وتسعى جاهدة لتحقيق جودة عالية وخلو من العيوب للسلع. لذلك، يمكن لكل عميل الاستفادة الكاملة من الجودة الفائقة والخدمة الخالية من العيوب لكابل Shenghua. وفي الوقت نفسه، نراقب روح Shenghua المتمثلة في "بذل قصارى جهدنا، والفوز المتبادل"، ونتمنى إقامة علاقة طويلة الأمد ومستقرة مع كل عميل. وبموجب هذا، نضمن ما يلي:

1. العميل هو الله. سنعتز بكل عميل، وكل تعاون من القلب.

2. خدمة ما قبل البيع المجانية. سنقدم أفضل اقتراح لكل عميل.

3. خدمة مبيعات جيدة. سنقدم تشغيل المنتج النسبي المجاني، ونصائح الصيانة وخدمة الاستشارات الفنية للتشغيل عند إقامة علاقة تعاون مع العملاء.
4. خدمة ما بعد البيع المدروسة. منتجاتنا مضمونة من قبل PICC (شركة التأمين الشعبية في الصين). سنقوم بذلك
توفير الصيانة والتصحيح المجانيين في غضون 12 شهرًا بعد التثبيت (باستثناء الاستخدام الخاطئ).
5. نضمن حل مشاكلك في غضون 24 ساعة في شنغهاي، و 72 ساعة للمنطقة الأخرى.
6. خدمة الهاتف الخط الساخن على مدار 24 ساعة. سنعين شخصًا محترفًا للإجابة على سؤالك في الوقت المناسب.
نحن نؤمن دائمًا إيمانًا راسخًا بأن "الجودة هي خط الحياة، والخدمة هي ممر المرور"، مما سيجعلنا أقرب وأكثر إحكامًا!
Shanghai Shenghua Cable (Group) Co., Ltd.
الأسئلة الشائعة
س: كم من الوقت يستغرق الحصول على عرض أسعار؟
ج: يتم إرجاع معظم عروض الأسعار في غضون 24 ساعة، ومع ذلك، إذا كان الأمر يتعلق بإنشاء خاص، فقد يستغرق الأمر أيامًا أخرى.

س: ما هي الضمانات التي تحملها منتجاتك؟

ج: تضمن كابل SHAN أن جميع منتجاتنا والأسلاك والكابلات والمزيد خالية من العيوب. سنعيد أي منتج لا يفي بالجودة المتفق عليها من قبل الطرفين. الشروط المحددة هي كما يلي:

1. نضمن أننا سنمتثل لمتطلبات فترة الضمان المحددة في العقد، وأن السلع الموردة بموجب أمر الشراء لشراء كابل وشبكة توزيع ذاتية الحمل

2. سيتم تصنيعها بموجب هذه المواصفات وأن السلع ستكون جديدة وغير مستخدمة ومن أحدث أو أحدث الطرازات. بمجرد اختيارنا، سنقوم بتوريد السلع بدقة وفقًا لمتطلبات العقد.

3. تظل الضمانة سارية لمدة اثني عشر (12) شهرًا بعد تسليم السلع، أو أي جزء منها حسب الحالة، وقبولها في الوجهة النهائية المحددة في SCC، أو لمدة ثمانية عشر (18) شهرًا بعد تاريخ الشحن من الميناء أو مكان التحميل في بلد المنشأ، أيهما تنتهي الفترة في وقت سابق.
4. خلال فترة الضمان، يجوز للمشتري أن يعلن مباشرة إلى الشركة المصنعة في الشكل المكتوب أو عن طريق الوكيل إذا كانت هناك أي مشكلة في جودة السلع. ستقوم الشركة المصنعة بالإصلاح أو الاستبدال في وقت معقول، وستتحمل جميع النفقات المتعلقة بذلك.
س: هل تبيع منتجات أخرى بخلاف الأسلاك والكابلات؟
ج: الأسلاك والكابلات هي نقطة قوتنا، ومع ذلك، فإننا نبيع أيضًا الموصلات وتجميعات الكابلات وأدوات الكابلات على سبيل المثال لا الحصر. تخدم منتجاتنا العديد من الأسواق في جميع أنحاء العالم.
