تفاصيل المنتج:
شروط الدفع والشحن:
|
| قائد: | تقطعت بهم السبل قائد النحاس | العزل: | XLPE |
|---|---|---|---|
| غمد: | LSZH | فولتاج الاختبار: | 3.5 كيلو فولت / 5 دقائق |
| اسم المنتج: | XLPE معزول PVC كابل الطاقة | النواة: | متعدد النواة |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابلات الموصلات النحاسية في غلاف PVC,كابل شنغهاي شينغهوا,كابل موصل نحاسي,Shanghai Shenghua Cable,Copper Conductor Cable |
||

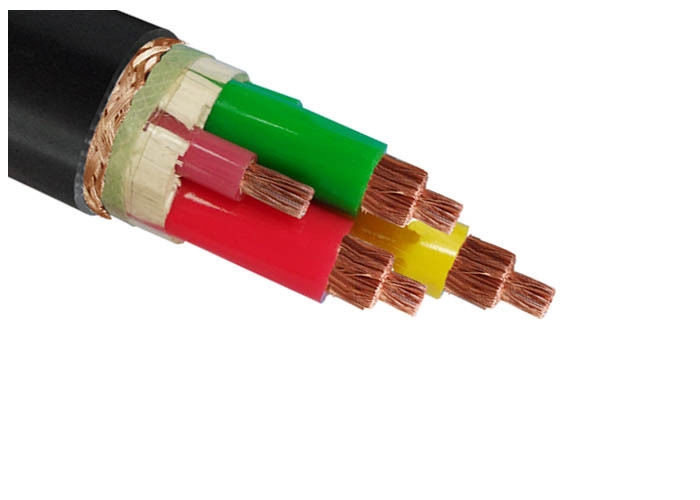

كابل طاقة N2XY نحاس
كابل طاقة N2XY موصل نحاسي عازل XLPE غلاف PVC
في قلب شبكات الطاقة الصناعية - من الشبكات الذكية إلى مزارع الطاقة المتجددة - تحدد المرونة الكهربائية النجاح التشغيلي. تقدم مجموعة Shanghai Shenghua Cable Group موثوقية لا مثيل لها من خلال كابلات الطاقة N2XY النحاسية الموصلة والمعزولة بـ XLPE، المصممة لنقل 0.6/1 كيلو فولت في البيئات الصعبة حيث يهدد الحرارة والرطوبة والإجهاد الميكانيكي الحلول التقليدية.
| المعلمة | N2XY 3×150+2×70 | N2XY 4×185+1×95 | ميزة الأداء |
|---|---|---|---|
| تصنيف التيار | 325 أمبير (في الهواء) / 345 أمبير (في التربة) | 375 أمبير (في الهواء) / 390 أمبير (في التربة) | تشغيل الآلات الثقيلة في مصانع الصلب / مراكز البيانات |
| مقاومة الموصل | 0.124 أوم/كم (20 درجة مئوية) | 0.0991 أوم/كم (20 درجة مئوية) | فقدان طاقة أقل بنسبة 18٪ مقارنة بالنوى المصنوعة من الألومنيوم |
| جهد الاختبار | 3.5 كيلو فولت/5 دقائق | 3.5 كيلو فولت/5 دقائق | يتجاوز عتبات السلامة IEC 60502 3
|
| الوزن | 6,519 كجم/كم | 9,055 كجم/كم | خفيف الوزن ولكنه قوي للتركيبات ذات الامتداد الطويل |
تتوافق كابلات Shenghua’s مع:
الإنشاءات
الموصل: موصل نحاسي مجدول، Class2 حسب IEC 60228
العزل: XLPE
الغلاف: LSZH
جهد الاختبار: 3.5 كيلو فولت/5 دقائق
التطبيقات
الكابل مناسب للوضع الثابت في التيار المتردد 50 هرتز، لنقل الكهرباء.
المعايير
الدولية: VDE0276, IECASTM, JS, BS
الصين: GB/T 12706, GB/T 19666
معايير أخرى مثل BS و DIN و ICEA عند الطلب
الشهادات
الجهد المقنن: 0.6/1 كيلو فولت
أقصى درجة حرارة للموصل: في ظل الظروف العادية (90 درجة مئوية)، الطوارئ (130 درجة مئوية) أو ماس كهربائي لا تزيد عن 5 ثوانٍ (250 درجة مئوية).
الحد الأدنى لدرجة الحرارة المحيطة. 0 درجة مئوية، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
الحد الأدنى لنصف قطر الانحناء: 20 × القطر الخارجي للكابل للنواة الواحدة
15 × القطر الخارجي للكابل للأسلاك المتعددة
CE، RoHS، KEMA وغيرها الكثير عند الطلب
العناصر التجارية: الحد الأدنى لكمية الطلب: 200 متر
شروط الدفع: 30٪ T/T قبل الإنتاج، 70٪ T/T قبل التسليم
التعبئة: أسطوانة حديدية خشبية
المواصفات
| القسم العرضي الاسمي للموصل | عدد الخيوط/قطر الموصل | سمك العزل | سمك الغلاف | القطر الخارجي التقريبي |
تقريبي. الوزن |
أقصى مقاومة التيار المستمر للموصل (20 درجة مئوية) | جهد الاختبار تيار متردد | تصنيف التيار | |
| مم2 | قطعة/مم | مم | مم | (مم) | كجم/كم | أوم/كم | كيلو فولت/5 دقائق | في الهواء (أمبير) | في التربة (أمبير) |
| 5 × 4 | 1/2.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4 + 2 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 + 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 + 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 + 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70 + 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 + 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 + 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 + 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 + 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 + 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10 + 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 + 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 + 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 + 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 + 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 + 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 + 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 + 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 + 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 + 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 + 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 + 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
