تفاصيل المنتج:
شروط الدفع والشحن:
|
| قائد: | قائد النحاس تقطعت بهم السبل ، class2 حسب IEC 60228 | العزل: | XLPE |
|---|---|---|---|
| غمد: | PVC أو Flame-Retardant-PVC | فولتاج الاختبار: | 3.5 كيلو فولت / 5 دقائق |
| النوى: | 5 كور | تطبيق: | تحت الأرض ، الصناعية ، البناء |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل طاقة معزول XLPE عالق,كابل طاقة معزول XLPE بجهد 3.5 كيلو فولت,3.5kV XLPE Insulated Power Cable |
||

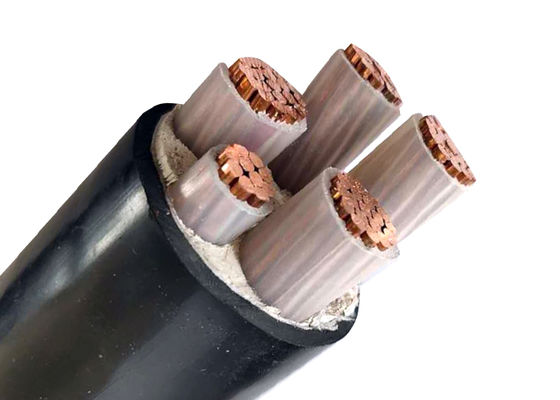

كابل طاقة معزول من النحاس ذو خمسة نواة XLPE 5Cx185 SQMM
في الأنظمة الكهربائية الحاسمة للعملية من المصانع الآلية إلى توزيع الطاقة في المباني العالية نقل الطاقة المستقر والآمن غير قابل للتفاوض.مجموعة شنجوا للأسلاك في شنغهاي تقوم بتحسين القدرة على الصمود مع كابل الطاقة المعزول 5Cx185 SQMM XLPEيحتوي على موصلات نحاسية متماسكة ، وحماية متعددة الطبقات ، وأداء حراري رائد في الصناعة لتطبيقات 0.6 / 1kV حيث استقرار الجهد والسلامة أمران أساسيان.
تصميم شينغهوا 5 نواة يوفر توازن لا مثيل له لشبكات الطاقة المعقدة:
| المعلم | 5Cx185 المواصفات | ميزة تنافسية |
|---|---|---|
| التصنيف الحالي | 375A (الهواء) / 390A (التربة) | يدعم الآلات الثقيلة (مثل أنظمة CNC والضغط) 4
|
| الجهد الاختبارى | 3.5kV/5min (IEC 60502-1) | يتجاوز حدود السلامة بنسبة 40% 4
|
| الوزن | 8101 كجم/كيلومتر | قوية ولكنها أخف بـ 25% من المكافئات المدرعة من الصلب 3
|
| نطاق التشغيل | -20°C إلى +90°C | الأداء المستمر من مواقع القطب الشمالي إلى المزارع الشمسية في الصحراء 2
|
التطبيقات
للنصب في الداخل والخارج. قادر على تحمل بعض الجر أثناء التثبيت ، ولكن ليس القوى الميكانيكية الخارجية. لا يسمح بنصب كابل واحد في القنوات المغناطيسية.
المعايير
الدولية: IEC 60502-1، IEC 60228، VDE،ASTM،JS،BS
الصين: GB/T 12706، (GB/T 18380-3 فقط لـ ZR-YJV)
معايير أخرى مثل BS,DIN و ICEA عند الطلب
البيانات التقنية
الجهد الاسمي:0.6/1كيلو فولت
الحرارة القصوى للموصل: في ظل الظروف العادية (90 درجة مئوية) أو الطارئة (130 درجة مئوية) أو الدائرة القصيرة لا تزيد عن 5 ثواني (250 درجة مئوية).
الحرارة المحيطة 0 oC بعد التثبيت وعندما يكون الكابل في وضع ثابت فقط
نصف قطر الانحناء: 20 × كابل O.D للقلب الواحد
15 × كابل O.D لعدة نواة
الشهادات
معايير الموافقة على المواصفات ، وكيما وأكثر من ذلك عند الطلب
المنتجات التجارية:
شروط الدفع: 30% T/T قبل الإنتاج، 70% T/T قبل التسليم
التعبئة: طبل حديدي خشبي
المواصفات
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء | تقريباً. |
تقريباً. الوزن |
أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 5 × 4 | نصف.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | نصف.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 7/138 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/178 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | عشرة ونصف52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | أربعة عشر ونصف52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4 + 2 × 2.5 | 1/2.25 + 1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 2 × 4 | 1/2.76 + 1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 2 × 6 | 7/1.38 + 1/28 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 2 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 + 2 × 16 | 7/2.14 + 7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 + 2 × 16 | 7/2.52 + 7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 + 2 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | نصف.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70 + 2 × 35 | 14/2.52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 2 × 50 | 19/2.52 + 10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 + 2 × 70 | 24/2،52+14/252 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 + 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 + 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 + 2 × 120 | 48/2.52 + 24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 + 2 × 150 | 61/2.52 + 30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10 + 1 × 6 | 7/1.38 + 1/28 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 + 1 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 + 1 × 16 | 7/2.14 + 7/1.78 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 + 1 × 16 | 7/2.52 + 7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 + 1 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 + 1 × 35 | 14/2.52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 + 1 × 50 | 19/2.52 + 10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 + 1 × 70 | 24/2،52+14/252 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 + 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 + 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 + 1 × 120 | 48/2.52 + 24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 + 1 × 150 | 61/2.52 + 30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
