تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | كابل الطاقة المعزول XLPE | السمة: | جهد منخفض |
|---|---|---|---|
| شاشة الموصل:: | شبه موصل | العينة: | مجاناً |
| لون العزل: | أصفر ، أزرق | ميزة: | المقاومة للكش |
| غمد: | PVC أو FR-PVC Type ST2 إلى IEC 60502 ، الأسود | شاشة: | الشريط النحاس |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل طاقة معزول بـ 36Kv XLPE,المقاومة للكشط XLPE كابل الطاقة المعزول,كابل طاقة معزول منخفض الجهد XLPE,Abrasion Resistance XLPE Insulated Power Cable,Low Voltage XLPE Insulated Power Cable |
||

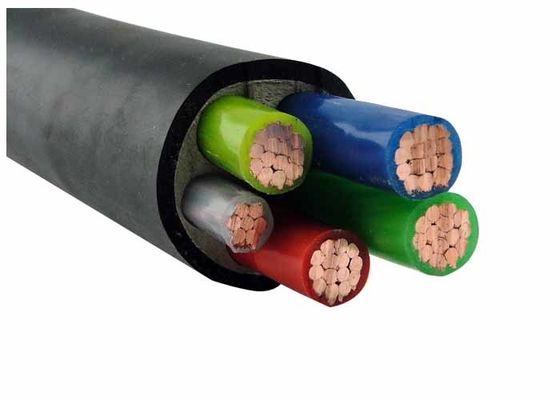

كابل طاقة معزول XLPE بجهد منخفض 21/35(36) كيلو فولت مقاوم للتآكل
في عصر تتصدر فيه كفاءة الطاقة ومتانة البنية التحتية الأولويات، تقدم Shanghai Shenghua Cable Group حلولًا متطورة من خلال كابلات الطاقة المعزولة XLPE بجهد 21/35 كيلو فولت. تم تصميم هذه الكابلات لتطبيقات الجهد المنخفض، وهي تجمع بين الأداء الكهربائي الفائق، ومقاومة التآكل الاستثنائية، والامتثال للمعايير العالمية - مما يجعلها الخيار الأمثل لشبكات نقل الطاقة الحديثة.
تتفوق كابلات Shenghua في ظل المتطلبات التشغيلية الصارمة:
تضمن هذه الخصائص طول العمر في البيئات القاسية - من المصانع الصناعية إلى المناطق الساحلية ذات الملوحة العالية أو التعرض للمواد الكيميائية.
تم تصميم كل كابل Shenghua XLPE بدقة:
يقلل هذا التصميم من فقدان الطاقة بنسبة 30% مقارنة بكابلات PVC التقليدية ويطيل عمر الخدمة إلى ما بعد 50 عامًا
تلتزم Shenghua بالمعايير الدولية الصارمة:
البيانات الرئيسية لكابلات الألومنيوم ذات 4 نوى من Shenghua:
| الموصل (مم²) | سمك العزل (مم) | الحد الأقصى لمقاومة التيار المستمر (Ω/كم) | تصنيف التيار (أمبير) |
|---|---|---|---|
| 4 × 120 | 1.2 | 0.253 | 220 (في الهواء) / 240 (في التربة) |
| 4 × 240 | 1.7 | 0.125 | 345 (في الهواء) / 355 (في التربة) |
| 4 × 400 | 2.0 | 0.078 | 445 (في الهواء/التربة) |
المقاطع العرضية الأعلى (على سبيل المثال، 400 مم²) تمكن من نقل الطاقة بكفاءة في مراكز البيانات أو المحطات الفرعية للشبكة.
تحظى كابلات Shenghua بثقة عالمية في:
تطبيقات كابل الطاقة المعزول XLPE
يستخدم المنتج في خطوط نقل وتوزيع الطاقة عند الجهد العالي. لا يتمتع فقط بخصائص كهربائية وميكانيكية ممتازة، ولكنه يتمتع أيضًا بمقاومة قوية ضد التآكل الكيميائي والشيخوخة الحرارية والإجهاد البيئي.
إنشاء كابل الطاقة المعزول XLPE
الموصل: موصل ألومنيوم مجدول مضغوط، Cl.2 حسب IEC 60228
العزل: XLPE (البولي إيثيلين المتشابك) مصنف عند 90 درجة مئوية
الغلاف: PVC أو FR-PVC من النوع ST2 إلى IEC 60502، أسود
معايير كابل الطاقة المعزول XLPE
الدولية: IEC 60502-1، IEC 60228،
الصين: GB/T 12706، (GB/T 18380-3 لـ ZR-YJLV فقط)
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات الفنية لكابل الطاقة المعزول XLPE
الجهد المقنن: 21/35(36) كيلو فولت
درجة حرارة الموصل القصوى: في ظل الظروف العادية (90 درجة مئوية)، أو الطارئة (130 درجة مئوية) أو دائرة القصر لمدة لا تزيد عن 5 ثوانٍ (250 درجة مئوية).
الحد الأدنى لدرجة الحرارة المحيطة. 0 درجة مئوية، بعد التركيب وفقط عندما يكون الكابل في وضع ثابت
الحد الأدنى لنصف قطر الانحناء: 20 ضعف القطر الخارجي للكابل للنواة الواحدة
15 ضعف القطر الخارجي للكابل للنواة المتعددة
مواصفات كابل الطاقة المعزول XLPE
| الاسمية. المقطع العرضي للموصل | الأسلاك رقم/قطر الموصل | سمك العزل | سمك الغلاف | تقريبي. القطر الخارجي | تقريبي. الوزن | الحد الأقصى لمقاومة التيار المستمر للموصل (20 درجة مئوية) | جهد الاختبار AC | تصنيف التيار | |
| مم2 | كمبيوتر/مم | مم | مم | (مم) | كجم/كم | Ω /كم | كيلو فولت/5 دقائق | في الهواء (أ) | في التربة (أ) |
| 4 × 4 | 1/2.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
