| قائد: | موصل الألومنيوم ، CL.2 حسب IEC 60228 | العزل: | XLPE (البولي إيثيلين متشابك) تم تقييمه في 90 درجة مئوية |
|---|---|---|---|
| الميزة: | مقاومة التآكل | الجهد: | الجهد المتوسط |
| درجة الحرارة التشغيل: | 90 درجة | غمد: | PVC أو FR-PVC Type ST2 إلى IEC 60502 ، الأسود |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل XLPE المقاوم للتآكل,كابل شنغوا المعزول XLPE,كابل معزول XLPE بجهد 15 كيلو فولت,Shenghua Cable XLPE Insulated Cable,15kV XLPE Insulated Cable |
||

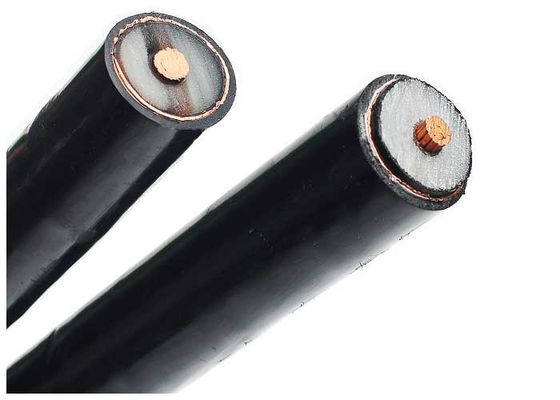

كابل الطاقة المعزول XLPE متوسطة الجهد 8.7/15kV مقاومة للتآكل
في الصناعات حيث موثوقية الطاقة وطول عمر البنية التحتية مهمة حاسمة،مجموعة شنجوا للأسلاك في شنغهاي تحتل المرتبة الأولى في الصين مع تصديرها إلى أكثر من 30 دولة تقدم التميز الهندسي مع 8 شركاتكابلات كهرباء معزولة من نوع XLPE بقوة 7 و15 كيلو فولت مصممة لتطبيقات الجهد المتوسط، هذه الكابلات تجمع بين مقاومة التآكل المتقدمة، والاستقرار الحراري لا مثيل له، والامتثال للمعايير العالميةمما يجعلها العمود الفقري لشبكات توزيع الطاقة القوية.
كابلات شينغهوا تستفيد من الهندسة الدقيقة لقهر البيئات القاسية:
هذا التصميم يمتد عمر الخدمة إلى ما بعد 50 عامًا في مصانع البتروكيماويات والمواقع الساحلية وعمليات التعدين.
(شنغهوا) تلتزم بمعايير دولية صارمة:
كابلات شينغهوا تتفوق في البيئات ذات المخاطر العالية:
ملاحظة حاسمة: تكوينات متعددة النواة تتجنب التيارات الدوامية في القنوات المغناطيسية (على سبيل المثال ، YJV22) الموصى بها لمناطق الضغط العالي.
البيانات الرئيسية للكابلات النحاسية الثلاثية النواة من شينغهوا (8.7/15 كيلو فولت):
| الموصل (ملم2) | سمك العزل (ملم) | أقصى مقاومة متواصلة (Ω/km) | التصنيف الحالي (أ) |
|---|---|---|---|
| 3 × 120 | 4.5 | 0.253 | 235 (الهواء/التربة) |
| 3 × 240 | 4.5 | 0.125 | 370 (الهواء) / 345 (التربة) |
| 3 × 400 | 4.5 | 0.078 | 485 (الهواء) / 440 (تربة) |
القسام العرضي الأعلى (على سبيل المثال ، 400mm2) يدعم المحطات الفرعية أو الصناعات الثقيلة التي تتطلب حمولات 485A.
تطبيقات كابلات الطاقة المعزولة XLPE
يستخدم هذا الكابل في المنشآت الثابتة، مثل شبكات التوزيع أو المنشآت الصناعية. ويمكن تثبيته في قناة الكابلات أو الخندق أو دفنه مباشرة في الأرض.
بناء كابلات الطاقة المعزولة XLPE
شاشة الموصل: نصف موصل
العزل: XLPE (البولي إيثيلين المتقاطع) بمعدل 90 OC
الشاشة العازلة: نصف موصل
الشاشة: شريط نحاسي
الغطاء: PVC أو FR-PVC من النوع ST2 إلى IEC 60502 ، أسود
معايير كابلات الطاقة المعزولة XLPE
الدولية: IEC 60502-2، IEC 60228،
الصين: GB/T 12706، (GB/T 18380-3 فقط لـ ZR-YJV)
معايير أخرى مثل BS,DIN و ICEA عند الطلب
البيانات التقنية
الجهد الاسمي: 8.7/15kV
الحرارة القصوى للموصل: في ظل الظروف العادية (90 درجة مئوية) أو الطارئة (130 درجة مئوية) أو الدائرة القصيرة لا تزيد عن 5 ثواني (250 درجة مئوية).
الحرارة المحيطة 0 oC بعد التثبيت وعندما يكون الكابل في وضع ثابت فقط
نصف قطر الانحناء: 20 × كابل O.D للقلب الواحد
15 × كابل O.D لعدة نواة
الشهادات
معايير الموافقة على المواصفات ، وكيما وأكثر من ذلك عند الطلب
المنتجات التجارية:
شروط الدفع: 30% T/T قبل الإنتاج، 70% T/T قبل التسليم
التعبئة: طبل حديدي خشبي
مواصفات كابل الطاقة المعزول XLPE
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء | تقريباً. |
تقريباً. الوزن |
أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 3 × 25 | 7/2.14 | 4.5 | 2.4 | 46.0 | 2072 | 1.2 | 30.5 | 95 | 100 |
| 3 × 35 | 7/2.52 | 4.5 | 2.6 | 48.0 | 2334 | 0.868 | 30.5 | 115 | 120 |
| 3 × 50 | عشرة ونصف52 | 4.5 | 2.7 | 51.0 | 2598 | 0.641 | 30.5 | 135 | 140 |
| 3 × 70 | أربعة عشر ونصف52 | 4.5 | 2.8 | 55.0 | 2895 | 0.443 | 30.5 | 170 | 170 |
| 3 × 95 | 19/2.52 | 4.5 | 2.9 | 58.0 | 3462 | 0.32 | 30.5 | 205 | 210 |
| 3 × 120 | 24 ساعة في اليوم52 | 4.5 | 3.0 | 61.0 | 3888 | 0.253 | 30.5 | 235 | 235 |
| 3 × 150 | 30/252 | 4.5 | 3.1 | 64.0 | 4416 | 0.206 | 30.5 | 270 | 260 |
| 3 × 185 | 37/2.52 | 4.5 | 3.2 | 68.0 | 4935 | 0.164 | 30.5 | 310 | 300 |
| 3 × 240 | 48/2.52 | 4.5 | 3.4 | 73.0 | 5712 | 0.125 | 30.5 | 370 | 345 |
| 3 × 300 | 61/252 | 4.5 | 3.5 | 77.0 | 6577 | 0. 1 | 30.5 | 420 | 390 |
| 3 × 400 | 61/297 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 |
