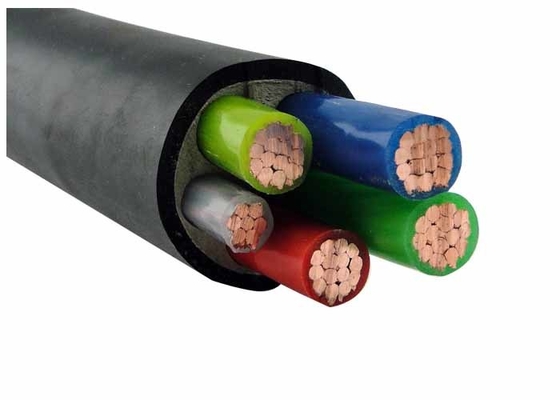

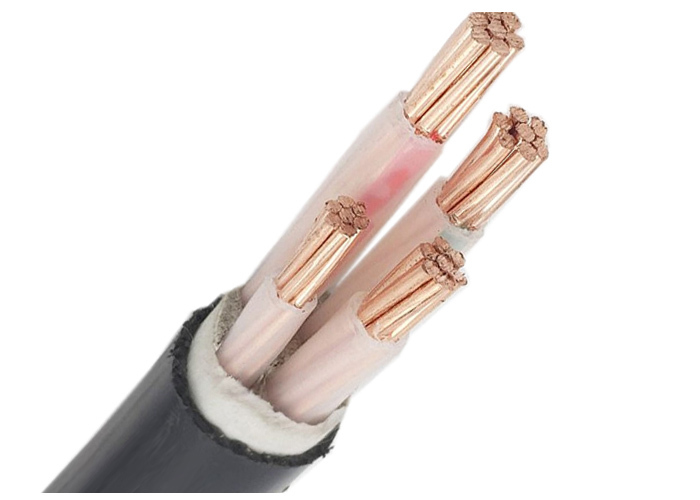

كابل كهرباء معزول من شينغهوا XLPE 0.6/1kV
| الصفة |
القيمة |
| قائد |
موصل نحاسي متقطع |
| العزل |
XLPE |
| الغطاء |
LSZH |
| فولتاج الاختبار |
3.5 كيلو فولت / 5 دقائق |
| اسم المنتج |
كابل كهربائي معزول من البلاستيك XLPE |
| النواة |
متعدد النواة |
| شركة |
مجموعة شينغهوا |
| العلامة التجارية |
ش كابل |
طاقة المستقبل مع كابل الطاقة المعزول من شينغهوا XLPE
N2XY POWER CABLE COPPER يوفر سلامة وأداء لا هوادة فيه لتطبيقات البنية التحتية العالمية.
لماذا يهيمن كابل شينغهوا XLPE على أنظمة الطاقة الحيوية
كابل الطاقة المعزول من N2XY النحاس من Shenghua (0.6 / 1kV) يعيد تعريف الموثوقية للمنشآت الكهربائية الثابتة.يجمع بين السلامة من الحرائق مع المتانة القصوى مثالي للمصانع الصناعية، الشبكات الحضرية، ومشاريع الطاقة المتجددة حيث السلامة البشرية واستمرارية التشغيل هي أهمية قصوى.
الابتكارات الأساسية التي تدفع إلى أداء متفوق
الهندسة المعمارية الدفاعية ذات الطبقات الثلاث
- قائد:النحاس المتعرج (IEC 60228 الفئة 2) يضمن أفضل الموصلات والمرونة
- العزل:XLPE (البولي إيثيلين المتقاطع) يتحمل التشغيل المستمر في 90 درجة مئوية، 130 درجة مئوية حالات الطوارئ، و 250 درجة مئوية الدائرة القصيرة (≤5 ثانية) ◄ تفوق PVC في الشيخوخة الحرارية والمقاومة الكيميائية
- الغطاء:مواد LSZH تقلل من البخارات السامة أثناء الحرائق ، بما يتماشى مع ولايات السلامة العالمية (IEC 60332 ، IEC 60754)
السلامة الصارمة والامتثال
- الشهادات:الموافقات المعتمدة من قبل CE و RoHS و KEMA والموافقات المخصصة لمعايير BS / DIN / ICEA
- الاختبار:3.5kV/5min اختبار الجهد المتردد يضمن عدم وجود انهيار كهربائي
مصممة لتلبية متطلبات العالم الحقيقي
- نصف قطر الانحناء:15 × كابل OD (متعدد النواة) يسهل التثبيت في القنوات أو الخنادق
- القدرة الحالية:515A (في التربة) لتركيب 4 × 300 + 1 × 150mm2 ٪ أعلى من المتوسط الصناعي
التفوق التقني في العمل: التطبيقات الحرجة
| التطبيق |
ميزة الشينغهوا |
| المصانع الصناعية |
يتحمل 90 درجة مئوية من الحمل المستمر + التعرض للمواد الكيميائية؛ غطاء LSZH يحمي الموظفين |
| شبكات الطاقة الحضرية |
0.0601 Ω/km المقاومة (4 × 300mm2) تقلل من فقدان الطاقة ؛ متوافقة مع الدفن المباشر |
| مزارع الطاقة المتجددة |
-40 درجة مئوية إلى 130 درجة مئوية؛ مقاومة للأشعة فوق البنفسجية والرطوبة وتآكل التربة |
المواصفات الرئيسية
- 5×50mm2 كابل:0.387 Ω/km المقاومة، 185A التربة الحالية التصنيفية، 2.0mm LSZH غطاء
- 3 × 240 + 2 × 120mm2 كابل:0.0754 Ω/km المقاومة ، يدعم 450A نقل تحت الأرض
قيادة شينغوا العالمية: لماذا يثق المهندسون بنا
- حجم التصنيع:1منشأة تبلغ مساحتها 3 م2 ، و 5000 موظف ، وشهادة ISO 9001/14001/OHSAS 18001 تضمن الاتساق من دفعة إلى دفعة
- التميز في التصدير:تم نشر كابلات في أكثر من 60 دولة من عمليات التعدين الأسترالية إلى البنية التحتية الرومانية
- الدعم المستجيب:200 متر، 30% الودائع ما قبل الإنتاج، عباءة طبول خشبية للشحن الخالي من الأضرار
المواصفات التقنية
البناء
- موصل: موصل نحاس متقطع ، الفئة 2 وفقًا لـ IEC 60228
- العزل: XLPE
- الغطاء: LSZH
- فولتاج الاختبار: 3.5KV/5min
التطبيقات
الكابل مناسب للوضع الثابت في 50 هرتز التيار المتردد، لنقل الكهرباء.
المعايير
- الدولية: VDE0276، IECASTM، JS، BS
- الصين: GB/T 12706، GB/T 19666
- معايير أخرى مثل BS و DIN و ICEA عند الطلب
الشهادات
- الجهد الاسمي: 0.6/1kV
- الحرارة القصوى للموصل: في ظل الظروف العادية (90 درجة مئوية) أو الطارئة (130 درجة مئوية) أو الدائرة القصيرة لا تزيد عن 5 ثواني (250 درجة مئوية)
- الحرارة المحيطة: 0 درجة مئوية، بعد التثبيت وعندما يكون الكابل في وضع ثابت فقط
- الحد الأدنى لقطر الانحناء: 20 × كابل O.D للقلب الواحد ، 15 × كابل O.D للقلب المتعدد
- CE، RoHS، KEMA وأكثر من ذلك عند الطلب
البنود التجارية
- المجموعة المحددة: 200 متر
- شروط الدفع: 30% T/T قبل الإنتاج، 70% T/T قبل التسليم
- التعبئة: طبل حديدي خشبي
المواصفات التفصيلية
| الاسم: قطر عرضي للمرشد |
عدد الخيوط / الشريط من الموصل |
سمك العزل |
سمك الغطاء |
تقريباً. |
تقريباً، الوزن |
أقصى مقاومة DC للموصل (20 درجة مئوية) |
فولتاج الاختبار AC |
التيار المسموح به في الهواء (A) |
التصنيف الحالي في التربة ((A)) |
| 5 × 4 |
نصف.25 |
0.7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
نصف.76 |
0.7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5 × 10 |
7/138 |
0.7 |
1.8 |
19.0 |
699 |
1.83 |
3.5 |
60 |
77 |
