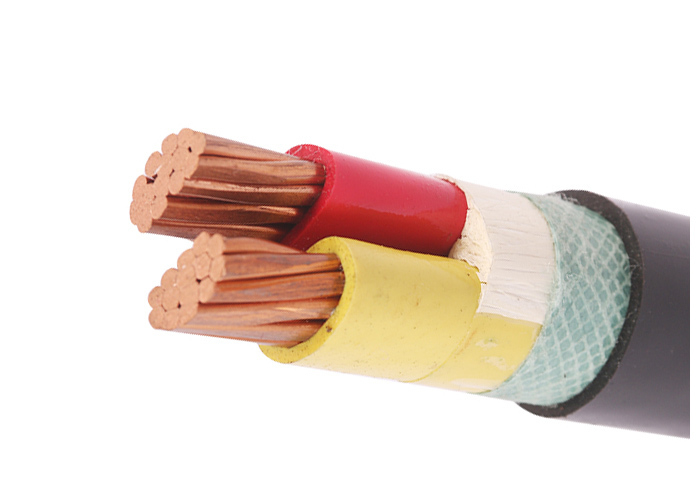

كابل كهرباء شينغوا 21/35kV XLPE مقاوم للكشط والمواد الكيميائية (IEC 60502)
| الصفة |
القيمة |
| النوع |
كابل الطاقة المعزول XLPE |
| السمة |
الجهد المنخفض |
| شاشة القيادة |
نصف موصل |
| العينة |
مجاناً |
| لون العزل |
أصفر، أزرق |
| الميزة |
المقاومة للكش |
| الغطاء |
PVC أو FR-PVC من النوع ST2 إلى IEC 60502 ، أسود |
| الشاشة |
شريط نحاسي |
| شركة |
مجموعة شينغهوا |
| العلامة التجارية |
ش كابل |
كابل الطاقة المعزول من Shenghua XLPE 21/35kV: مصمم للبيئات القاسية حيث تفشل غيرها
في المناطق الصناعية ذات الاحتكاك العالي، وعمليات التعدين، وشبكات الطاقة الساحلية، تؤثر متانة الكابلات بشكل مباشر على استمرارية التشغيل.كابل الطاقة المعزول من 21/35kV XLPE من شينغوا يوفر مقاومة لا مثيل لها للاستخدام الميكانيكي، التآكل الكيميائي، والإجهاد الحراري ثبت في أكثر من 60 دولة في مشاريع مثل شبكة سورابايا الذكية في إندونيسيا (صفر فشل منذ عام 2023).
لماذا يضع تصميم شينغهوا المقاوم للكساح معايير جديدة
-
الدفاع الثلاثي ضد التدهور الجسدي
- قائد:الألومنيوم المدمج (IEC 60228 الفئة 2) ، مما يقلل من تكاليف التثبيت بنسبة 40٪ مقارنة بالنحاس مع الحفاظ على قدرة الحمل المستمرة عند 90 درجة مئوية
- العزل:XLPE المعززة النانوية تتحمل 250 درجة مئوية (≤ 5 ثانية) وتقاوم تدهور الأوزون / الأشعة فوق البنفسجية
- الغطاء:معززة FR-PVC (IEC 60502 ST2) بسماكة 3.1mm (نموذج 4 × 400mm2) ، مصممة لتحمل الدفن المباشر والملء الخلفي للصخور والاحتكاك في القنوات
-
السلامة الحاسمة في البيئات الخطرة
- مقاومة للحريق:الخيارات الخالية من الهالوجين (LSOH) المتاحة للمستشفيات والأنفاق ، والحد من سمية الدخان وفقًا لـ IEC 60332/60754
- مقاومة للتآكل:طبقة XLPE تحييد المياه المالحة والأحماض والقلي مثالية للمصانع الكيميائية ومزارع الرياح البحرية
-
كفاءة الطاقة من خلال التصميم
- المقاومة المنخفضة للغاية:النموذج 4 × 400mm2 يحقق 0.0778Ω / km ، خفض خسائر النقل بنسبة 12-18٪ مقابل متوسطات الصناعة
- التدفق الحالي المثالي:تشكيل 4 × 185mm2 يحمل 305A تحت الأرض (التربة) ، وتشغيل الآلات الثقيلة دون تخفيض
التفوق التقني في سيناريوهات الإجهاد العالي
| التطبيق |
حل الشينغهوا |
بيانات الأداء |
| عمليات التعدين |
النماذج المدرعة بالفولاذ مقاومة للكشط الصخري + الاصطدام |
نصف قطر الانحناء ≤15 × OD ؛ 250 درجة مئوية |
| المحطات الفرعية الساحلية |
XLPE المقاوم للرذاذ الملح + الختم الهرماتي |
0.164Ω/km المقاومة (4×185mm2) ؛ 90°C الحمل المستمر |
| شبكات تحت الأرض الحضرية |
تغطية FR-PVC تمنع التلف أثناء الحفر الاتجاهي |
3.5kV/5min الاختبار الكهربائي؛ عمر التصميم 30 سنة |
الامتثال العالمي والتخصيص
- الشهادات:CE، KEMA، RoHS، مع اختبار حسب الطلب لـ BS/DIN/ICEA
- حلول مخصصة:الطلاء المقاوم للنمل الأبيض، LSOH من الدرجة القطبية الشمالية (-40 درجة مئوية) ، والدرع المخصص (SWA / STA) للمناطق الزلزالية
قيادة شينغهوا في مجال التصنيع
- النطاق:5،000+ موظف، مصانع معتمدة ISO 9001/14001، طاقة 15,000 كيلومتر / شهر
- التسويق العالمي:تعبئة طبول خشبية (MOQ 200m) ؛ 30% الودائع قبل الإنتاج، 70% قبل الشحن
تطبيقات كابلات الطاقة المعزولة XLPE
المنتج يستخدم في خطوط نقل الطاقة وتوزيعها عند ارتفاع الجهد.ولكنه أيضا مقاومة قوية ضد التآكل الكيميائي، الشيخوخة الحرارية والضغوط البيئية.
بناء كابلات الطاقة المعزولة XLPE
- قائد:موصل الألومنيوم المدمج ذو الخيوط ، Cl.2 وفقًا لـ IEC 60228
- العزل:XLPE (البولي إيثيلين المتقاطع) عند درجة حرارة 90 °C
- الغطاء:PVC أو FR-PVC من النوع ST2 إلى IEC 60502 ، أسود
معايير كابلات الطاقة المعزولة XLPE
- الدولية:IEC 60502-1، IEC 60228
- الصين:GB/T 12706، (GB/T 18380-3 فقط لـ ZR-YJLV)
- معايير أخرى:مثل BS و DIN و ICEA عند الطلب
البيانات التقنية للكابل الكهربائي المعزول XLPE
- الجهد الاسمي:21/35 ((36) كيلو فولت
- الحرارة القصوى للمرشد:في ظل الظروف العادية (90 درجة مئوية) أو الطارئة (130 درجة مئوية) أو الدائرة القصيرة لمدة لا تزيد عن 5 ثواني (250 درجة مئوية)
- الحرارة المحيطة:0 درجة مئوية، بعد التثبيت وعندما يكون الكابل في وضع ثابت فقط
- نصف قطر الانحناء:20 × كابل O.D للقلب الواحد، 15 × كابل O.D لعدة النواة
مواصفات كابل الطاقة المعزول XLPE
| القسم العرضي للمرشد (mm2) |
عدد الخيوط/القطر من الموصل (البكسلات/ملم) |
سمك العزل (ملم) |
سمك الغطاء (ملم) |
تقريباً (ملم) |
تقريباً الوزن (كيلوغرام/كيلومتر) |
أقصى مقاومة DC للموصل (20 درجة مئوية) (Ω/km) |
فولتاج الاختبار AC (kV/5min) |
التيار المسموح به في الهواء (A) |
التيار الحالي في التربة (A) |
| 4 × 4 |
نصف.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
نصف.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/138 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/178 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
عشرة ونصف52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
أربعة عشر ونصف52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24 ساعة في اليوم52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/252 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/252 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/297 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
