تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | كابل الطاقة المعزول بشريط نحاسي متوسط الجهد XLPE | المواد العازلة: | البولي إيثيلين المتقاطع (XLPE) |
|---|---|---|---|
| نوع الشاشة: | شاشة شريطية نحاسية بطبقات شبه موصلة | الجهد المقنن: | 8.7/15 كيلو فولت |
| مادة الموصل: | النحاس الملدن الذي تقطعت به السبل، الفئة 2 | طلب: | توزيع الطاقة ذات الجهد المتوسط والمحطات الفرعية والشبكات الحضرية |
| مادة غمد: | PVC أو HDPE الغلاف الخارجي | التكوين الأساسي: | قلب واحد |
| إبراز: | كابل محمي بشريط نحاسي,كابل XLPE ذو الجهد المتوسط,التحكم في المجال الكهروستاتيكي |
||

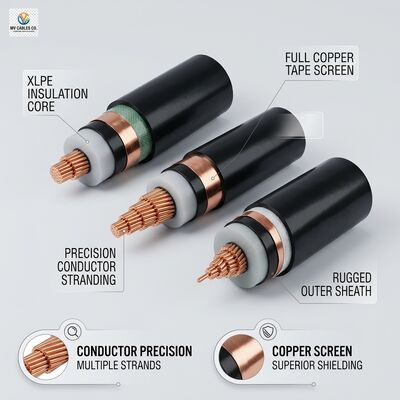

كابل طاقة معزول XLPE متوسط الجهد محمي بشريط نحاسييوفر نقلًا موثوقًا للجهد المتوسط مع تحكم صارم في الإجهاد الكهربائي. يلتف هذا الكابل المحمي بشريط نحاسي حول العزل بشريط نحاسي مصفف، وتعمل الطبقات الداخلية والخارجية شبه الموصلة على تنعيم المجال الكهربائي حتى لا يتعرض العازل لضغط زائد. بالنسبة لخطوط كابلات XLPE متوسطة الجهد في المحطات الفرعية والشبكات الحضرية، فإن التحكم في المجال الكهروستاتيكي هذا هو ما يحافظ على انخفاض التفريغ الجزئي وطول العمر.
يبدأ بناء كابل XLPE متوسط الجهد المحمي بشريط نحاسي بموصل نحاسي مجدول مضغوط، ويضيف شاشة موصل شبه موصلة مبثوقة، ويطبق عزل بولي إيثيلين متشابك، ثم شاشة عازل شبه موصلة وشاشة معدنية بشريط نحاسي. يمنع التحكم في المجال الكهروستاتيكي هذا الإجهاد الفولتي الضار عند 8.7/15 كيلو فولت، ويقوم الكابل المحمي بشريط نحاسي بتوصيل التيارات السعوية وتيارات الأعطال بأمان إلى الأرض. يتم اختبار كل طول من الكابل المحمي بشريط نحاسي للتفريغ الجزئي، ويلبي كابل XLPE متوسط الجهد IEC 60502-2 لخدمة الجهد المتوسط.
| المعلمة | المواصفات |
|---|---|
| اسم المنتج | كابل طاقة معزول XLPE متوسط الجهد محمي بشريط نحاسي |
| الجهد المقنن | 8.7/15 كيلو فولت |
| الموصل | نحاس مجدول ملدن، فئة 2 |
| العزل | بولي إيثيلين متشابك (XLPE) |
| الشاشة | شاشة شريط نحاسي مع طبقات شبه موصلة |
| الغلاف الخارجي | PVC أو HDPE |
| المعيار | IEC 60502-2 |
| القلوب | قلب واحد |
س: لماذا نستخدم كابلًا محميًا بشريط نحاسي عند الجهد المتوسط؟
ج: تتحكم شاشة الشريط النحاسي والطبقات شبه الموصلة في المجال الكهربائي، لذلك يتجنب هذا الكابل المحمي بشريط نحاسي الإجهاد الزائد للعازل.
س: ما هو المعيار الذي يتبعه كابل XLPE متوسط الجهد هذا؟
ج: يتم تصنيع واختبار كابل XLPE متوسط الجهد وفقًا لـ IEC 60502-2.
س: كيف يتم التحقق من التحكم في المجال الكهروستاتيكي؟
ج: عن طريق اختبار التفريغ الجزئي، الذي يؤكد التحكم في المجال الكهروستاتيكي لكل طول من الكابل المحمي بشريط نحاسي.
تطبق Shenghua الطبقات شبه الموصلة وشاشة الشريط النحاسي تحت تحمل ضيق، لذلك يكون التحكم في المجال الكهروستاتيكي لكل كابل محمي بشريط نحاسي موحدًا على طوله. يجتاز كل كابل XLPE متوسط الجهد اختبار التفريغ الجزئي وفقًا لـ IEC 60502-2، ونقيس مقاومة الشاشة للتأكد من أن الكابل المحمي بشريط نحاسي يوصل تيار العطل بأمان. نظرًا لأن التحكم في المجال الكهروستاتيكي يعتمد على الطبقات المتمركزة، يتم فحص كابل XLPE متوسط الجهد لتغطية الشاشة وسلامة الغلاف. ينصح مهندسونا بالربط والتأريض بحيث يكون التحكم في المجال الكهروستاتيكي للكابل المحمي بشريط نحاسي فعالًا، ويتم توريد كابل XLPE متوسط الجهد في شكل قلب واحد للطرق الحضرية ومحطات المحولات.
س: كيف يتم تحقيق التحكم في المجال الكهروستاتيكي في الكابل المحمي بشريط نحاسي؟
ج: تعمل الطبقات الداخلية والخارجية شبه الموصلة على تنعيم الإجهاد، لذلك يحافظ كابل XLPE متوسط الجهد على تحكم موثوق في المجال الكهروستاتيكي.
س: هل يتم اختبار كابل XLPE متوسط الجهد للتفريغ الجزئي؟
ج: نعم، يتم اختبار كل طول من الكابل المحمي بشريط نحاسي للتفريغ الجزئي وفقًا لـ IEC 60502-2.
