تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | سلك نحاس مدرع | قائد: | النحاس |
|---|---|---|---|
| العزل: | XLPE | درع: | AWA، سلك ألومنيوم |
| النوى: | جوهر واحد | غمد: | PVC ، PE ، LSOH |
| المعيار: | IEC ، BS ، IS ، VDE | الضمان: | سنتان |
| مؤسَّسة: | شنغهاي شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | 33kV واحد النواة سلك الطاقة المدرعة,كابل الطاقة المقاوم للصدأ من النحاس XLPE,كابل كهرباء مدرع 33kV,Copper XLPE Insulation Armoured Power Cable,33kV Armoured Power Cable |
||

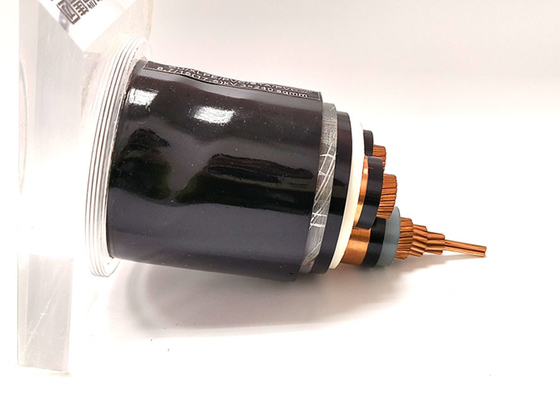

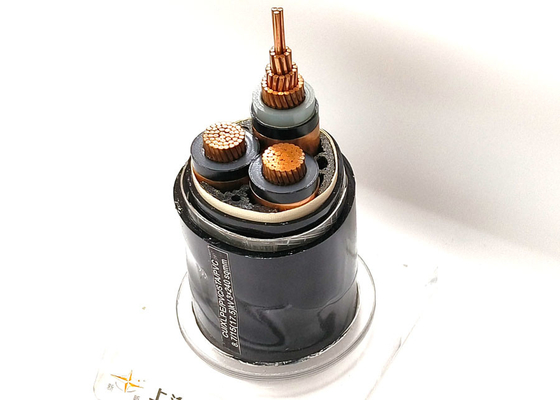

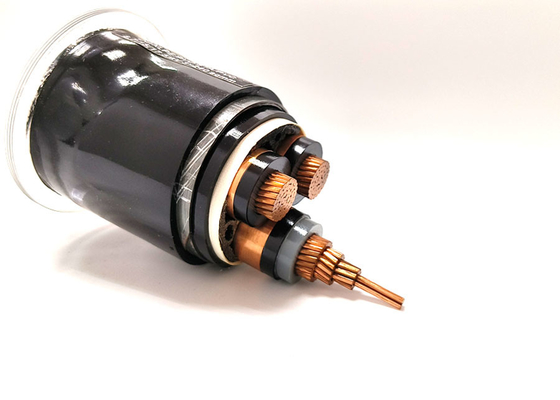

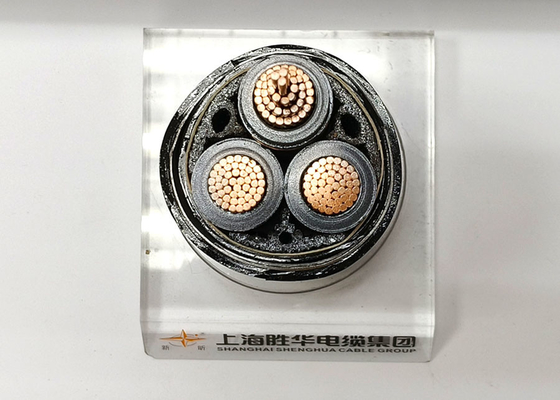

تفاصيل الكابل:
| قائد: | موصل Cu مستدير ، متعدد الأسلاك المضغوطة (RM) ، الفئة 2 مطابقة لـ HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | طبقة نصف موصلة مطبقة على الموصل |
| العزل: | XLPE (البولي إيثيلين المتقاطع ، العلامة الأخيرة: PE-X) مركب DIX 8 مطابقة HRN HD 620 S1 ili 2XI1 مطابقة DIN VDE 0207 dio 22 |
| الشاشة الخارجية: | طبقة نصف موصلة مطبقة على العزل، مقبلة على طول مع العزل (+ شريط من مواد نصف موصلة) |
| قائدالشاشة: | شريط نحاسي ملفوف بمضاد هليكس |
| ملء: | أدوات التعبئة الشريط، الخيوط، أو الورق |
| التغليف: | شريط تغليف غير منسوج أو مضاد للاحتراق أو مضاد للماء |
| الغطاء الداخلي: | البروتوكول |
| الدروع: | أسلاك الألومنيوم |
| الغطاء الكلي | البوليفينيل كلوريد (PVC) أو FR-PVC، PE، LSOH |
| لون الغطاء | أسود، أحمر أو مخصص |
التطبيق:
a. تستخدم في محطات المحولات، وحدات التبديل، في محطات الطاقة الكهربائية والمصانع الصناعية. كابل طاقة الجهد المتوسط للتطبيق الثابت في الأرض، داخل ومخارج المرافق، في الهواء الطلق،في قنوات الكابلات، في الماء، في ظروف لا تتعرض فيها الكابلات للضغوط الميكانيكية الثقيلة والإجهاد الجاذب.
ب. لتجنب تأثيرات الاصطدام الخارجي، طبقة شبه موصلة ملتصقة وضعت بين الموصل والعزل، جنبا إلى جنب مع الموصل النحاسي المركزي،يضمن تقييد الحقل الكهربائي ومقاومة التفريغ الجزئي.
ج. نظراً لمعدل خسارتها الكهربائية المنخفض جداً، والذي يبقى ثابتًا طوال عمر عمله، وبسبب الخصائص العازلة الممتازة لمادة XLPE،مقبلة بقوة على طول مع الشاشة الداخلية والخارجية من المواد شبه الموصلة (مطحونة في عملية واحدة)، الكابل لديه موثوقية عالية في التشغيل.
المعايير:
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثلBS,DIN و ICEA عند الطلب
المواصفات
| كابل الكهرباء من 6 إلى 35 كيلو فولت | |||
| نموذج ووصف Uo/U(Um) = 3.6/6(7.2) ، 6/6(7.2) ، 6/10(12) ، 8.7/10(12) ، 8.7/15(17.5) ، 12/20(24) ، 18/30(36) ، 21/35(40.5) ، 26/35(40.5) كيلو فولت | رقم القلب | مساحة القسم العرضي للموصل ((mm2) | |
| عزل xlpe | 1 قلب 3 قلب | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ملم مربع | |
| القلب | الـ (كور) | ||
| YJV، N2XSY؛كابل كهرباء مغطى بالبي.في.سي | YJLV، NA2XSY؛ كابل كهربائي مغطى بالبيتكوين | ||
| YJV22؛ الشريط الفولاذي المدرع، كابل الكهرباء المغطى بالبيتكوين | YJLV22؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | ||
| YJV32 ، YJV42 ، سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيتكوين | YJLV32، YJLV42؛ سلك فولاذي مدرّج ، كابل كهربائي مغطى بالبيفيك | ||
| عزل PVC | |||
| Cu Core | الـ (كور) | ||
| كابل كهرباء مغطى بالبيتكوين | كابل كهربائي مغطى بالبيتروكيسترول | ||
| VV22 ((VV23) ؛ شريط فولاذي مدرع، كابل كهربائي مغطى بالبيتكوين | VLV22 ((VLV23) ؛ شريط فولاذي مدرع، كابل كهربائي مغطى بـPVC ((PE) | ||
| VV32 ((VV33) ،VV42 ((VV43) ؛ سلك الفولاذ المدرع ،PVC ((PE)) كابل طاقة مغطى | VLV32 ((VLV33)) ، VLV42 ((VLV43) ؛ سلك الفولاذ المدرع ، PVC ((PE)) كابل طاقة مغطى | ||
البيانات التقنية
الحرارة القصوى للمرشد: أقل من الطبيعي (90°C), الطوارئ (130°Cأو انقطاع قصير لا يزيد عن 5 ثوان (250°C) الشروط.
الحرارة المحيطة0 درجة مئوية، بعد التثبيت وعندما يكون الكابل في وضع ثابت فقط
الحد الأدنى لقطر الانحناء: 20 × كابل O.D للكابلات غير المدرعة ذات النواة الواحدة
15 × كابل O.D للكابلات المدرعة ذات النواة الواحدة
15 × كابل O.D للكابلات متعددة النواة غير المدرعة
12 × كابل O.D للكابلات المدرعة متعددة النواة
شهادة
ISO،CE، KEMA"الهيئة الوطنية للسياسة"(روهاس) ، (سي سي سي)P3Cوأكثر من ذلك عند الطلب
الطلب
الجهد القياسي
معيار التطبيق:IEC/BS/UL/GB
عدد النواة
حجم الموصل $ البناء
نوع العزل
مدرعة أو غير مدرعة، إذا كانت مدرعة، نوع الدروع والمواد
ضرورة الغطاء
طول الكابل ومتطلبات التعبئة
متطلب آخر
المعلم التقني
| الاسم: قطر عرضي للمرشد | عدد الخيوط / الشريط من الموصل | سمك العزل | سمك الغطاء الداخلي | من الأسلاك المدرعة | سمك الغطاء | تقريباً. | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية) | فولتاج الاختبار AC | التصنيف الحالي | |
| ملم2 | البكسلات/ملم | ملم | ملم | ملم | ملم | (ملم) | كغ/كيلومتر | Ω /km | kV/5min | في الهواء (أ) | في التربة ((أ)) |
| 1 × 50 | عشرة ونصف52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | أربعة عشر ونصف52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 ساعة في اليوم52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/252 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/252 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/297 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
التعبئة والشحن
جميع الكابلات للصادرة معبأة جيداً ومحمية بطولات خشبية أو بطولات خشبية وفولاذية.
تعتمد مادة التعبئة على وزن وحجم الكابل.
المعلومات الجيدة، ومعلومات الشركة المصنعة، ومعلومات العميل مطبوعة بقوة على كل حجم من الطبول.
بعد أن يتم إرسال براميل الكابلات المعبأة بشكل جيد إلى ميناء البحر، يتم تحميلها في حاوية 20 FT أو حاوية 40 FT. يتم تثبيت جميع براميل الكابلات بقوة بواسطة حزام الأمان للتأكد منلا حركة أثناء الشحن البحري.
يتم اختيار حجم الحاوية وفقًا لوزن إجمالي البضائع المحملة أو وفقًا لمتطلبات العميل.
الخدمات
* نحن واحد من أكبر مصنعي الأسلاك الكهربائية وكابلات الطاقة في الصين ولدينا أكثر من 20 عاما من الخبرة في الإنتاج والتسويق.
* نحن نقبل OEM. حجم الكابل والمواد مخصصة. يتم الترحيب بالشعار الخاص بك والتصميم الخاص بك. سوف ننتج وفقا لمتطلباتك ووصفك.
* يرجى إرسال لنا استفسار لمزيد من المنتجات المعلومات وسوف نعطيك تعليقات في غضون 12 ساعة.
