تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | MV كابل المدرعة | العزل: | XLPE |
|---|---|---|---|
| درع: | شريط فولاذي وسلك فولاذي | قائد: | نحاس المنيوم |
| النوى: | ثلاثة نوى | معيار: | IEC ، BS ، IS ، VDE |
| الضمان: | سنتان | Smaple مجاني: | نعم.. |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل كهربائي مدرع من الأسلاك الفولاذية بجهد 6.6 كيلو فولت,كابل كهربائي مدرع بالأسلاك الفولاذية,Steel Wire Armoured Electrical Cable |
||
في النظم البيئية الصناعية عالية الجهد - من مصانع الصلب إلى مزارع الرياح البحرية - ليست المرونة الكهربائية مجرد أمر بالغ الأهمية؛ إنها غير قابلة للتفاوض. تقدم مجموعة شنغهاي شينغهوا للكابلات أمانًا للطاقة بالغ الأهمية من خلال كابلاتها الكهربائية المدرعة ذات الأسلاك الفولاذية (SWA)، المصممة للإرسال من 6.6 كيلو فولت إلى 35 كيلو فولت في التطبيقات الخارجية وتحت الأرض والصناعية حيث يهدد الإجهاد الميكانيكي والتداخل الكهرومغناطيسي ودرجات الحرارة القصوى الاستمرارية التشغيلية.
تنشر كابلات SWA من شينغهوا بنية معقدة متعددة الطبقات للتغلب على المخاطر الصناعية:
مقاييس الأداء الرئيسية
| المعلمة | كابل 6/10 كيلو فولت | كابل 18/30 كيلو فولت |
|---|---|---|
| جهد الاختبار | 21 كيلو فولت/5 دقائق | 63 كيلو فولت/5 دقائق |
| نصف قطر الانحناء | 15 × القطر | 15 × القطر |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +90 درجة مئوية | -20 درجة مئوية إلى +90 درجة مئوية |
| دائرة قصر | 250 درجة مئوية (بحد أقصى 5 ثوانٍ) | 250 درجة مئوية (بحد أقصى 5 ثوانٍ) |
| يتوافق مع IEC 60502-2، GB/T 12706.2-2008، BS، DIN
|
العمود الفقري للطاقة الصناعية
شبكات الطاقة المتجددة
البنية التحتية الحضرية
تتجاوز كابلات شينغهوا الشهادات:

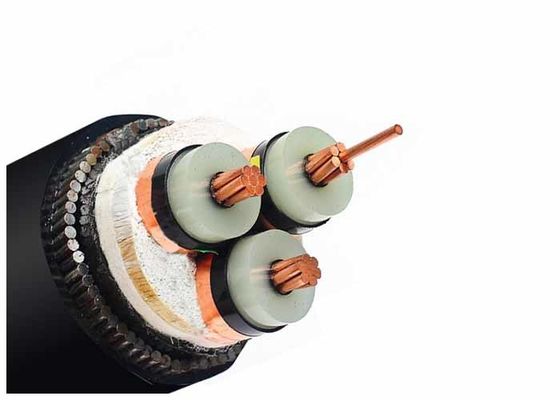

البناء
1 ..... نحاس مجدول عارٍ
2 ..... الطبقة الداخلية من مادة شبه موصلة
3 ..... عزل أساسي من البولي إيثيلين المتشابك
4 ..... الطبقة الخارجية من مادة شبه موصلة
5 ..... شريط شبه موصل
6 ..... شاشة من الأسلاك النحاسية
7 ..... شرائط حشو أو خيوط أو ورق
8 ..... شريط لف غير منسوج أو مثبط للهب
9 ..... غطاء داخلي من البولي فينيل كلوريد المبثوق
10 .... مدرع بشريط من الفولاذ المقاوم للصدأ
11 .... الغلاف العام: بولي فينيل كلوريد (PVC) أو FR-PVC، PE، LSOH
التطبيق
تستخدم في محطات المحولات، وكتل التبديل، في محطات الطاقة الكهربائية والمصانع الصناعية. كابل طاقة متوسط الجهد للتطبيق الثابت في الأرض، داخل وخارج المرافق، في الهواء الطلق، في قنوات الكابلات، في الماء، في الظروف التي لا تتعرض فيها الكابلات لإجهاد ميكانيكي شديد وإجهاد شد.
المعايير
الدولية: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثل BS وDIN وICEA عند الطلب
| جهد الاختبار | 6 / 10 كيلو فولت | [كيلو فولت] | 21 / 5 دقائق. |
| 12 / 20 كيلو فولت | [كيلو فولت] | 42 / 5 دقائق. | |
| 18 / 30 كيلو فولت | [كيلو فولت] | 63 / 5 دقائق. | |
| نطاق درجة الحرارة | أثناء الحركة | -20 درجة مئوية حتى +90 درجة مئوية | |
| ثابت | -20 درجة مئوية حتى +90 درجة مئوية | ||
| درجة حرارة التشغيل | دائرة قصر | درجة مئوية | 250 |
| وقت قصر الدائرة | بحد أقصى. | [ثانية] | 5 |
| نصف قطر الانحناء | دقيقة. | x القطر | 15 |
| القابلية للاشتعال | قياسي | EN 50265-2-1 |
*) التعبئة: CUT = كابل بأطوال مختلفة على أسطوانة أو بكرة، من الممكن القطع بالطول المطلوب
تفاصيل كابل الطاقة MV (6 إلى 35 كيلو فولت)
YJ: عزل XLPE
V: غلاف PVC
32: تدريع الأسلاك الفولاذية - 3 نوى
22: تدريع الشريط الفولاذي - 3 نوى
72: تدريع الأسلاك الألومنيوم - 1 نواة
62: تدريع الشريط الفولاذي المقاوم للصدأ - 1 نواة
ZR: مقاوم للهب
| كابل الطاقة MV (11 كيلو فولت 15 كيلو فولت 33 كيلو فولت) | ||
| الطراز والوصف Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(40.5)، 26/35(40.5) كيلو فولت | رقم النواة | مساحة مقطع الموصل (مم2) |
| عزل xlpe | 1 نواة 3 نوى | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 مم مربع |
| نواة Cu | ||
| YJV، N2XSY؛ كابل طاقة مغلف بـ PVC | ||
| YJV22؛ كابل طاقة مدرع بشريط فولاذي، مغلف بـ PVC | ||
| YJV32، YJV42؛ كابل طاقة مدرع بأسلاك فولاذية، مغلف بـ PVC | ||
| نواة Al | ||
| YJLV، NA2XSY؛ كابل طاقة مغلف بـ PVC | ||
| YJLV22؛ كابل طاقة مدرع بشريط فولاذي، مغلف بـ PVC | ||
| YJLV32، YJLV42؛ كابل طاقة مدرع بأسلاك فولاذية، مغلف بـ PVC | ||
الشهادة
ISO، CE، KEMA، IEC، RoHS، CCC، P3C وغيرها الكثير عند الطلب
التعبئة والشحن
جميع الكابلات للتصدير معبأة جيدًا ومحمية بأسطوانة خشبية أو أسطوانة خشبية وفولاذية. تعتمد مادة التعبئة على وزن وحجم الكابل. بعد إرسال أسطوانات الكابلات المعبأة جيدًا إلى الميناء البحري، يتم تحميلها في حاوية 20 قدمًا أو حاوية 40 قدمًا. يتم تثبيت جميع أسطوانات الكابلات بإحكام بواسطة حزام أمان للتأكد من عدم وجود حركة أثناء الشحن البحري. يتم اختيار حجم الحاوية وفقًا لوزن إجمالي البضائع المحملة أو حسب متطلبات العميل.
