تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | كابل CU مدرع للغاية التوتر | العزل: | XLPE |
|---|---|---|---|
| درع: | AWA | قائد: | النحاس |
| غمد: | PVC ، PE ، LSOH | النوى: | نواة واحدة |
| معيار: | IEC ، BS ، IS ، VDE | الضمان: | سنتان |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل كهربائي مدرع معزول XLPE,كابل كهربائي مدرع بشاشة نحاسية,كابل كهربائي مدرع عالي التوتر,Copper Screen Armoured Electrical Cable,High Tension Armoured Electrical Cable |
||
في العمود الفقري للبنية التحتية الحديثة - من محطات المحولات إلى شبكات الطاقة تحت الأرض - فإن الموثوقية ليست خيارًا ؛ إنها تفويض. تجيب مجموعة كابل شنغهاي شينغوا على هذا الطلب من خلال كابلها الكهربائي المدرع المتقدم مع شاشة النحاس وعزل XLPE ، المصمم لعملية نقل الطاقة عالية التوتر (11KV-33KV) في البيئات الأكثر تحديا.
بناء قوي للظروف القاسية:
مقاييس الأداء التي لا مثيل لها:
طول العمر الفعال من حيث التكلفة:
شبكات الطاقة تحت الأرض: المتغيرات المدرعة (YJV22/YJLV22) للمحطات المحطات الحضرية
تتوافق كابلات شينغوا مع:

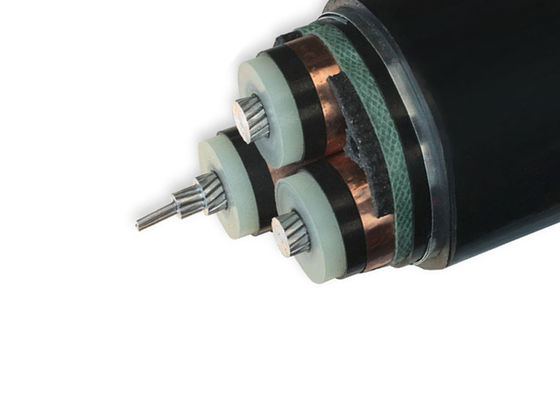

تفاصيل كابل الطاقة ذات التوتر العالي مدرع
YJ: عزل XLPE
الخامس: غمد PVC
32: أسلك الفولاذ - 3 نوى
22: درع الشريط الصلب - 3 نوى
72: أسلك الألمنيوم - 3 جوهر
62: Tape Tape String -Core -Core - Core
ZR: قاوم اللهب
المعايير
الدولية: IEC 60502-2 ، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
| MV (11kV 15kV 33kV) كابل الطاقة | ||
| النموذج والوصف UO/U (UM) = 3.6/6 (7.2) ، 6/6 (7.2) ، 6/10 (12) ، 8.7/10 (12) ، 8.7/15 (17.5) ، 12/20 (24) ، 18/30 (36) ، 21/35 (40.5) ، 26/35 (40.5) kv | رقم CORE | منطقة المقطع العرضي الموصل (MM2) |
| عزل XLPE | 1 Core 3 Core | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm mm |
| Cu Core | ||
| yjv ، n2xsy ؛ كابل الطاقة المقطوع PVC | ||
| yjv22 ؛ شريط الصلب مدرع ، كابل طاقة غمد PVC | ||
| yjv32 ، yjv42 ؛ سلك فولاذي مدرع ، كابل طاقة غمد PVC | ||
| آل كول | ||
| yjlv ، na2xsy ؛ كابل طاقة غمد PVC | ||
| yjlv22 ؛ شريط فولاذي مدرع ، كابل طاقة غمد PVC | ||
| yjlv32 ، yjlv42 ؛ سلك فولاذي مدرع ، كابل طاقة غمد PVC |
||
طلب:
أ. تستخدم في محطات المحولات ، وكتل التبديل ، في محطات الطاقة الكهربائية والنباتات الصناعية. كابل طاقة الجهد المتوسط للتطبيق الثابت في الأرض ، داخل وخارج المرافق ، في الهواء الطلق ، في قنوات الكابلات ، في الماء ، في الظروف التي لا تتعرض فيها الكابلات للإجهاد الميكانيكي الأثقل وسلالة الشد.
ب. لتجنب آثار التأثير الخارجي ، فإن الطبقة شبه الموصل المقدمة بين الموصل والعزل ، إلى جانب موصل النحاس متحدة المركز ، تؤمن قيود المجال الكهربائي ومقاومة التصريفات الجزئية.
ج. نظرًا لعامله المنخفض للغاية في فقدان العزل الكهربائي ، والذي يظل ثابتًا طوال فترة التشغيل بالكامل ، وبسبب خاصية عزل ممتازة للمادة XLPE ، وتراجع طوليًا مع الشاشة الداخلية والخارجية للمواد شبه الموصلة (المقذوف في عملية واحدة) ، فإن الكبل له موثوقية تشغيل عالية.
بناء
| موصل: | Cu Round Aluminium ، متعددة الأسلاك تقطعت بهم السبل (RM) ، الفئة 2 acc. إلى HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| الشاشة الداخلية: | الجلد شبه الموصل على قائد |
| العزل: | XLPE (البولي إيثيلين المتقاطع ، العلامة الحديثة: PE-X) مركب DIX 8 ACC. إلى HRN HD 620 S1 ILI 2XI1 ACC. إلى DIN VDE 0207 DIO 22 |
| الشاشة الخارجية: | الجلد شبه الموصل المقذوف على العزل ، مقترع طوليا مع العزل (+شريط من المواد شبه الموصلة) |
| موصلات: | شريط النحاس ملفوف في حلزون مضاد |
| حشو: | حشو الشريط أو الغزل أو الورق |
| التفاف: | شريط الغلاف غير المنسوج أو مثبطات اللهب أو دليل على الماء |
| التغطية الداخلية: | PVC البثر |
| درع: | سلك الألمنيوم |
| غمد بشكل عام | polyvinylcloride (PVC) أو FR-PVC ، PE ، LSOH |
| لون غمد | أسود أو أحمر أو مخصص |
المعلمة الفنية
| نوم. المقطع العرضي للموصل | خيوط رقم/ديا. من الموصل | سمك العزل | سمك الغمد الداخلي | ديا. من سلك الدروع | سمك الغمد | تقريبا. OD |
تقريبا. وزن |
الأعلى. DC مقاومة الموصل (20 ℃) | اختبار الجهد AC | التصنيف الحالي | |
| MM2 | الكمبيوتر/مم | مم | مم | مم | مم | (مم) | كجم/كم | Ω /كم | kv/5min | في الهواء (أ) | في التربة (أ) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
التعبئة والشحن
جميع الكابلات للتصدير معبأة جيدًا ومحمية بواسطة أسطوانة خشبية أو طبل خشبي وصلب. تعتمد مادة التعبئة على وزن وحجم الكابل. بعد أن تم إرسال براميل الكابلات المعبأة جيدًا إلى منفذ البحر ، يتم تحميلها في حاوية 20 قدمًا أو حاوية 40 قدمًا. يتم إصلاح جميع أسطوانة الكابل بحزم بواسطة حزام الأمان للتأكد من عدم وجود حركة أثناء الشحن البحري. يتم تخزين حجم الحاوية وفقًا لوزن البضائع المحملة الكلية أو حسب متطلبات العميل.
خدماتنا
* نحن واحدة من أكبر تصنيع الأسلاك الكهربائية وكابل الطاقة في الصين ولدينا أكثر من 20 عامًا من الخبرة في إنتاج وتسويق.
* نحن نقبل OEM. يتم تخصيص حجم الكابل والمواد. الشعار الخاص والتصميم الخاص نرحب. سننتج وفقًا لمتطلباتك ووصفك ؛
* يرجى إرسال الاستفسار إلينا لمزيد من معلومات المنتجات وسنقدم لك ملاحظات خلال 12 ساعة.
الالتزام بعد الخدمة
1. العميل هو الله. سوف نعتز بكل عميل ، كل تعاون عن ظهر قلب.
2. خدمة ما قبل البيع المجانية. سنقدم أفضل اقتراح لكل عميل.
3. خدمة مبيعات جيدة. سنوفر تشغيل المنتجات النسبية المجانية ونصائح الصيانة وتكليف التثبيت
الخدمة الاستشارية الفنية عند إنشاء علاقة تعاون مع العملاء.
4. خدمة مدروس بعد المبيعات. هناك ما يبرر منتجنا من قبل PICC (شركة التأمين الشعبية في الصين). سنحرر الحفاظ على وتصحيح الأخطاء في غضون 12 شهرًا بعد التثبيت (باستثناء الخطأ باستخدام).
5. نضمن حل مشاكلك في غضون 24 ساعة في شنغهاي ، 72 ساعة لمنطقة أخرى.
6. 24 ساعة خدمة الهاتف الساخن. سنعين شخص محترف الإجابة على سؤالك في الوقت المناسب.
نحن نعتقد دائمًا أن "الجودة هي خط الحياة ، والخدمة هي Laissez-Passer" ، والتي ستجعلنا أقرب وإحكام!
