تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | كابل الطاقة المدرع /المدرع | المجال الاسمي للموصل: | 1.5mm2 إلى 1000 مم 2 |
|---|---|---|---|
| فولتاج الاختبار: | 12.5 كيلو فولت/ 5 دقائق. | معيار: | IEC 60502-2 IEC 60228 |
| تطبيق: | خطوط توزيع الطاقة ، وضع في رمح ، الماء تحت الأرض | الجهد الاسمي: | 3.6/6kV ، |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل كهربائي مدرّس بالأسلاك الألومنيومية,"كابل كهربائي مدرع من "شانغهاي شينغهوا,كابل كهربائي مدرع بمتوسط الجهد,Shanghai Shenghua Armoured Electrical Cable,Medium Voltage Armoured Electrical Cable |
||

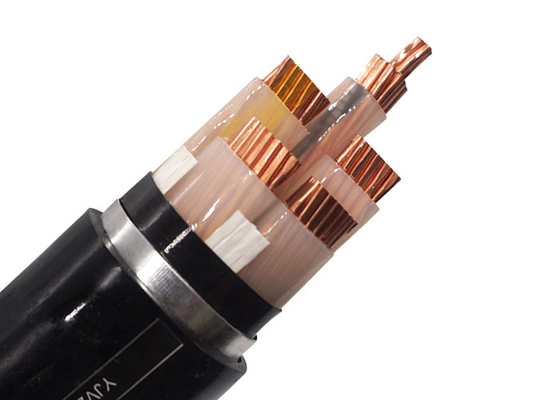

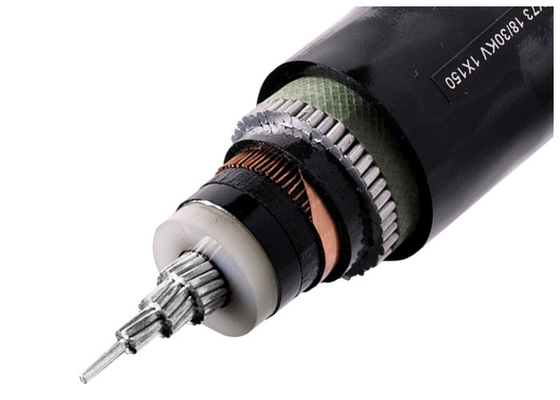

كابل كهربائي مدرع متوسطة الجهد ، كابل مدرع من الألومنيوم
مجموعة الكابلات شنغهاي شينغوا: إحداث ثورة في توزيع الطاقة مع كابلات مدرعة من الألومنيوم (AWA) للتضاريس المتطرفة
مع ارتفاع سوق كابلات الجهد المتوسط العالمي نحو 89.3 مليار دولار بحلول عام 2032 (CAGR 4.9 ٪)
، تطلب مشاريع البنية التحتية الكابلات التي تتغلب على البيئات القاسية دون المساس بكفاءة. تجيب مجموعة كابل شنغهاي شينغوا على هذه المكالمة مع كابلها المصنوع من الألومنيوم (AWA) 3.6/6KV - المحن للعمليات تحت الأرض ، والقطرات الرأسية ، والإعدادات المسببة للتآكل حيث تفشل الكابلات التقليدية.
التميز الموصل
ابتكار الدروع
إلغام آمن للبيئة
| موصل (مم مربع) | سلك الدروع (مم) | تقريبا. الوزن (كجم/كم) | OD (مم) |
|---|---|---|---|
| 1 × 185 | 2.0 | 3،756 | 35.0 |
| 1 × 400 | 2.5 | 6،804 | 45.0 |
| 1 × 500 | 2.5 | 8،094 | 50.0 |
| المواصفات الكاملة: 1 × 25mm مربع إلى 1 × 500 مم مربع 6
|
الموصل: موصل النحاس المدمج ، CL.2 وفقًا لـ IEC 60228
العزل: XLPE (البولي إيثيلين متشابك) تم تقييمه في 90 درجة مئوية
التغطية الداخلية: PVC
التدريب: سلك الألمنيوم
غمد: نوع PVC ST2 إلى IEC 60502 ، الأسود
تعيين الكود:
YJ: عزل XLPE
الخامس: غمد PVC
72: درع سلك الألمنيوم
التطبيقات:
مناسبة للاستخدام في خطوط توزيع الطاقة مع الجهد المقنن 3.6/6kV. لوضع في العمود ، الماء تحت الأرض وفرق كبير في المستوى ، قادر على تحمل الضغط الميكانيكي الخارجي و
قوة سحب معتدلة.
المعايير:
الدولية: IEC 60502 ، IEC 60228
الصين: GB/T 12706.1-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات الفنية:
الجهد المقنن: 0.6 / 1 كيلو فولت
الحد الأقصى لدرجة حرارة الموصل: تحت العادية (90 درجة مئوية) ، الطوارئ (130 درجة مئوية) أو دائرة قصيرة لا
أكثر من 5 ثوان (250 ℃).
دقيقة. درجة الحرارة المحيطة. 0 OC ، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
دقيقة. دائرة نصف قطر الانحناء: 15 × كابل OD
الشهادات:
CE و ROHS و CCC و KEMA والمزيد من الآخرين عند الطلب
مواصفات تقنية موجزة:
| نوم. المقطع العرضي للموصل | خيوط رقم/ديا. من الموصل | سمك العزل | سمك الغمد الداخلي | ديا. من سلك الدروع | سمك الغمد | تقريبا. OD | تقريبا. وزن |
| MM2 | الكمبيوتر/مم | مم | مم | مم | مم | (مم) | كجم/كم |
| 1 × 25 | 7/2.14 | 2.5 | 1.2 | 1.6 | 1.8 | 24.0 | 1396 |
| 1 × 35 | 7/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 25.0 | 1550 |
| 1 × 50 | 10/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 26.0 | 1754 |
| 1 × 70 | 14/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 28.0 | 2054 |
| 1 × 95 | 19/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 29.0 | 2367 |
| 1 × 120 | 24/2.52 | 2.5 | 1.2 | 1.6 | 2.0 | 31.0 | 2701 |
| 1 × 150 | 30/2.52 | 2.5 | 1.2 | 2.0 | 2.0 | 33.0 | 3301 |
| 1 × 185 | 37/2.52 | 2.5 | 1.2 | 2.0 | 2.1 | 35.0 | 3756 |
| 1 × 240 | 48/2.52 | 2.6 | 1.2 | 2.0 | 2.2 | 38.0 | 4458 |
| 1 × 300 | 61/2.52 | 2.8 | 1.2 | 2.0 | 2.3 | 40.0 | 5223 |
| 1 × 400 | 61/2.97 | 3.0 | 1.3 | 2.5 | 2.4 | 45.0 | 6804 |
| 1 × 500 | 61/3.23 | 3.2 | 1.3 | 2.5 | 2.5 | 50.0 | 8094 |
