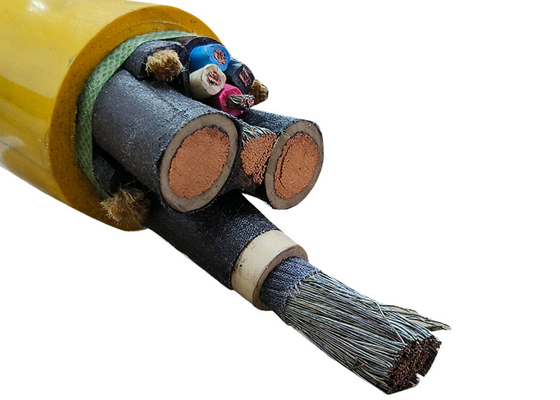

كابل طاقة شينغهوا، كابل مطاطي مغلف بشاشة معدنية 0.66 / 1.14 كيلو فولت، شهادة CE KEMA

كابل مطاطي مرن مصفح معدني 0.66 / 1.14 كيلو فولت شهادة CE KEMA


تزويد الأعماق بالطاقة: كابلات Shenghua المعدنية المصفحة تحدث ثورة في سلامة تعدين الفحم​​

في مناجم الفحم حيث يهدد غاز الميثان وتساقط الصخور والتآكل الميكانيكي السلامة الكهربائية، ​​تتسبب أعطال الكابلات في 30٪ من حوادث التعدين​​. تتشقق التصميمات التقليدية في درجات حرارة -40 درجة مئوية أو تنبعث منها أبخرة سامة أثناء حدوث ماس كهربائي. ​​تعمل Shanghai Shenghua Power Group Cable​​ على حل هذه التحديات من خلال ​​كابلات التعدين المعدنية المصفحة​​ - مصممة من أجل سلامة مقاومة للانفجار، ومرونة تحت الصفر، وموثوقية مقاومة للهب في قواطع الفحم، والقصاصات، والمثاقب 0.66 / 1.14 كيلو فولت

​​هندسة ثلاثية التدريع للتعدين المتطرف​​

1. ​​تقنية الشاشة المقاومة للانفجار​​:

   • ​​درع جديلة نحاسي مصفح​​ (سلسلة MCPTJ) يمنع التداخل الكهرومغناطيسي من الآلات ذات الجهد العالي مع احتواء ومضات القوس - وهو أمر بالغ الأهمية في البيئات الغنية بالميثان


   • ​​غلاف CPE خالي من الهالوجين​​ (متوافق مع GB12972) يقلل من انبعاثات الأبخرة السامة بنسبة 90٪ أثناء الأعطال، مع الحفاظ على سلامة الدائرة لمدة 180 دقيقة عند 1000 درجة مئوية



2. ​​مرونة درجة حرارة القطب الشمالي​​:

   • ​​موصلات نحاسية من الفئة 5​​ (276 خصلة لـ 35 مم مربع) تتحمل أكثر من 15000 دورة انحناء عند -40 درجة مئوية - مثالية لقواطع الفحم المتحركة


   • ​​عزل EPR​​ يقاوم التصلب في مناجم سيبيريا تحت الصفر، متفوقًا على المطاط القياسي الذي يتشقق تحت -15 درجة مئوية



3. ​​مقاومة السحق والكفاءة​​:

   • نصف قطر انحناء معزز ​​6 أضعاف​​ (مقابل 8 أضعاف القياسية الصناعية) يمنع تلف العزل في الأنفاق الضيقة


   • ​​مقاومة التيار المستمر المنخفضة​​ (0.206 أوم / كم لـ 95 مم مربع) تقلل من فقدان الطاقة بنسبة 15٪، مما يوفر 38 ألف دولار / سنة لكل 10 كيلومترات من تشغيل الكابلات



​​معتمد لمعايير التعدين العالمية​​

تلبي سلسلة Shenghua MCP ما يلي:

• ​​شهادات CE / KEMA​​: تم التحقق من صحتها لتحمل الاندفاع 1.14 كيلو فولت والتدريع EMI


• ​​GB12972 و MT818​​: اختبار مقاومة اللهب (قوة عازلة 3000 فولت / مم)


• ​​ISO 9001 / OHSAS 18001​​: إدارة السلامة لمناجم الفحم



​​المواصفات الفنية: مجموعة كابلات التعدين Shenghua MCP​​

العزل: EPR | الغلاف: CPE | الحد الأدنى لنصف قطر الانحناء: 6 أضعاف قطر الكابل

​​تطبيقات التعدين الهامة​​

• ​​قواطع الفحم​​: تعمل شاشة MCPTJ-0.66 / 1.44 كيلو فولت على تحييد ومضات القوس في مناجم شانشي، مما يمنع اشتعال الميثان


• ​​المثاقب الأرضية​​: توفر مرونة MZ-0.3 / 0.5 كيلو فولت في القطب الشمالي (-40 درجة مئوية) طاقة لطبقات الفحم السيبيرية دون تشقق الغلاف


• ​​النقل عالي الجهد​​: يتحمل MYPT-6 / 10 كيلو فولت (3 × 185 مم مربع) أحمال السحق التي تزن 8 أطنان في الأنفاق الكولومبية



​​لماذا تسيطر Shanghai Shenghua على أسواق كابلات التعدين​​

• ​​مختبرات معتمدة من CNAS​​: اختبارات صارمة لـ:
  • ​​إجهاد الاهتزاز​​: أكثر من 10 ملايين دورة (ISO 6945)


  • ​​مقاومة الزيت​​: غمر لمدة 72 ساعة في زيت ASTM رقم 3 دون تدهور


• ​​تخصيص سريع​​: تسليم في غضون 10-15 يومًا للشاشات / الفولتية المصممة خصيصًا (على سبيل المثال، 95 مم مربع إلى 185 مم مربع)


• ​​المشاريع العالمية​​: تم توفير أكثر من 1200 كيلومتر من الكابلات لمناجم Glencore في كازاخستان، مما قلل وقت التوقف عن العمل بنسبة 65٪

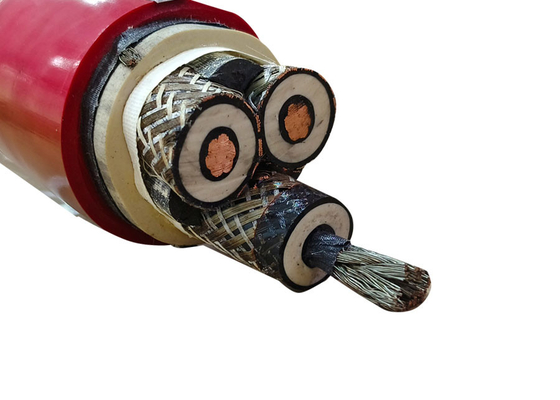

البناء:

الموصل: موصل نحاسي مرن من الفئة 5
العزل: EPR
الشاشة: شاشة جديلة سلك نحاسي / شاشة سلك نحاسي مصفح
الغلاف: CPE


كابل تعدين مرن مصفح معدني 0.66 / 1.14 كيلو فولت (لقاطع الفحم)
1. الاستخدام
يستخدم هذا الكابل المرن المغلف بالمطاط في تعدين الفحم. توصيل الطاقة لآلة تعدين الفحم والمعدات المماثلة.

2. درجة حرارة التشغيل
درجة حرارة التشغيل المسموح بها للنواة هي 65 درجة مئوية
أصغر نصف قطر للانحناء هو ستة أضعاف أحجام قطر الكابل. يجب ألا يتعرض كابل الغلاف الأصفر لأشعة الشمس لفترة طويلة.

3. الموديل والتطبيق

MY-0.38 / 0.66
مرن متحرك مغلف بالمطاط
كابل التعدين
الجهد المقنن 0.38 / 0.66 كيلو فولت، توصيل الطاقة
لآلة تعدين الفحم

MYP-0.66 / 1.14
مصفح معدني، مغلف بالمطاط
كابل تعدين مرن متحرك
الجهد المقنن 0.66 / 1.14 كيلو فولت، توصيل الطاقة
لآلة تعدين الفحم

MC-0.38 / 0.66
كابل مرن مغلف بالمطاط
لآلة تعدين الفحم
الجهد المقنن 0.38 / 0.66 كيلو فولت، توصيل الطاقة
لآلة تعدين الفحم والمعدات المماثلة

MCP-0.66 / 1.14
مرن مصفح مغلف بالمطاط
كابل لآلة تعدين الفحم
الجهد المقنن 0.66 / 1.14 كيلو فولت، توصيل الطاقة
لآلة تعدين الفحم والمعدات المماثلة

MCPTJ-0.66 / 1.44
كابل مرن مصفح معدني لمراقبة تعدين الفحم
الجهد المقنن 0.66 / 1.14 كيلو فولت، توصيل الطاقة
لآلة تعدين الفحم والمعدات المماثلة

MZ-0.3 / 0.5
كابل مرن مغلف بالمطاط
للمثقاب الكهربائي للفحم
الجهد المقنن 0.3 / 0.5 كيلو فولت، توصيل الطاقة
للمثقاب الكهربائي للفحم

المواصفات


1 بالنسبة لكابل الاحتراق غير المنتشر، قم بتطبيق GB12972
2 بالنسبة للكابل المقاوم للهب، قم بتطبيق MT818
3 بالنسبة لكابل التعدين الخاص (بمقطع عرضي أكبر وجهد أعلى)، قم بتطبيق
معيار المؤسسة.
