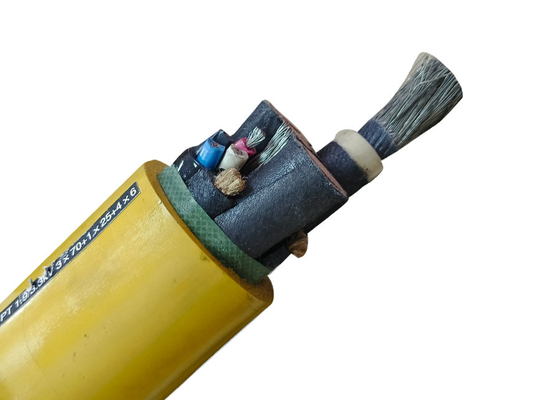

كابل شنغهاي شنغوا جروب المدرع المعدني ذو الغلاف المطاطي 0.66 / 1.14 كيلو فولت معتمد من CE KEMA

كابل مطاطي معدني محجب 0.66 / 1.14 كيلو فولت شهادة CE KEMA

تشغيل مناجم الفحم: كابلات شينغهوا المعدنية المحمية تُحدث ثورة في السلامة تحت الأرض

في عمليات تعدين الفحم، حيث تهدد انفجارات الميثان وسقوط الصخور ودرجات الحرارة -40 درجة مئوية الأنظمة الكهربائية، فإن فشل الكابلات يسبب 30٪ من الحوادث وتوقف مكلف.التصاميم التقليدية تتصدع تحت الضغط الميكانيكي أو تصدر أبخرة سامة أثناء الفشلحلّت الشركة هذه التحديات مع كابلاتها التعدينية المعتمدة من قبل CE/KEMA المصممة بشاشات النحاس المعلبة، وعزل EPR من الدرجة القطبية،و غطاء CPE المقاوم للنار لتوفير طاقة مضادة للانفجار لقطع الفحم، الحفر والناقلات التي تعمل عند 0.66/1.14KV

الهندسة ذات الدرع الثلاثي للتعدين المتطرف

1. تقنية الشاشة المقاومة للانفجار

   • الدرع النحاسي المعبأ (سلسلة MCPTJ) يمنع التداخل الكهرومغناطيسي من أجهزة القص عالية الجهد ويحتوي على ومضات قوس حاسمة في البيئات الغنية بالميثان مثل طبقات الفحم في شانشي


   • غطاء CPE الصفري الهالوجين (متوافق مع GB12972) يقلل من انبعاثات الدخان السام بنسبة 90٪ أثناء الدوائر القصيرة ، والحفاظ على سلامة الدوائر لمدة 180 دقيقة عند 1000 درجة مئوية



2. المرونة والمتانة تحت الصفر

   • الدرجة 5 الموصلات النحاسية (على سبيل المثال، 276 خيوط ل 35mm2) تحمل 15،000+ الانحناءات في -40 درجة مئوية مثالي لنقل قطع الفحم في المناجم السيبرية حيث الشقوق المطاطية القياسية تحت -15 درجة مئوية


   • المقاومة 6 × نصف قطر الانحناء (مقابل المعيار الصناعي 8 ×) يمنع تلف العزل في الأنفاق الضيقة



3. مقاومة السحق والكفاءة:

   • 185mm2 الأساسيات (MCPT-0.66 / 1.14KV) تتحمل حمولات كسارة 8 أطنان ، مع غطاء CPE المقاوم للكشط من أنظمة النقل


   • مقاومة التيار المباشر المنخفضة (0.206 Ω/km لـ 95mm2) يقلل من خسارة الطاقة بنسبة 15%، مما يوفر 38 ألف دولار/عام لكل 10 كم من كابلات



معتمدة لمعايير التعدين العالمية

سلسلة MCP من شينغهوا تلبي:

• شهادات CE / KEMA: تم التحقق منها لتسامح 1.14kV على التوترات ودرع EMI





  .
• GB12972 & MT818: الامتثال لضغط الحريق (قوة كهربائية 3000V / mm)


• ISO 9001/OHSAS 18001: إدارة السلامة في مناجم الفحم



المواصفات التقنية: مجموعة كابلات التعدين من شركة شينغوا MCP

العزل: EPR ∙ غطاء: CPE ∙ دقيقة نصف قطر الانحناء: 6 × قطر الكابل

تطبيقات التعدين الحرجة

• أجهزة قطع الفحم: شاشة MCPTJ-0.66/1.44kV ‬تُحيد لمضات القوس في مناجم منغوليا الداخلية، مما يمنع اشتعال الميثان


• حفر تحت الأرض: MZ-0.3/0.5kV تشغل حفر الفحم السيبيري عند -40 درجة مئوية دون تمزق الغطاء


• النقل عالي الجهد: MYPT-6/10KV (3 × 185mm2) يتحمل حمولات 8 طن في الأنفاق الكولومبية



لماذا يثق المهندسون بشنجوا شنغهاي

• مختبرات معتمدة من قبل CNAS: اختبارات صارمة لـ:
  • التعب من الاهتزاز: 10M + دورات (ISO 6945)


  • مقاومة الزيت: 72 ساعة غمرة في زيت ASTM #3


• التخصيص السريع: تسليم 10-15 يومًا للشاشات / الجهد المخصص (على سبيل المثال ، 95mm2 إلى 185mm2)


• مشروعات عالمية: تم توفير أكثر من 1200 كيلومتر من الكابلات لمناجم غلنكور في كازاخستان، مما أدى إلى تقليل وقت التوقف بنسبة 65%



البناء:

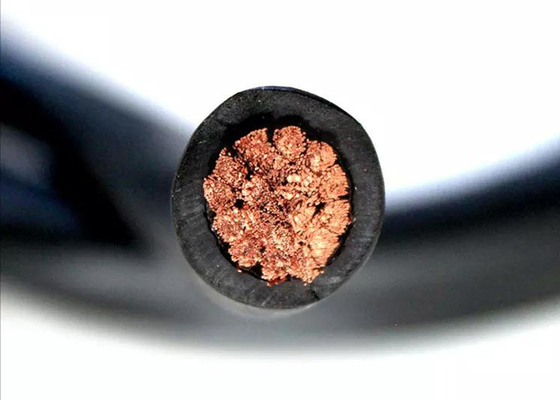

موصل: موصل نحاس مرن من الفئة 5
الإستقبال: EPR
الشاشة: سلك النحاس السيناريو الدماغ / سلك النحاس المحفوظ
الغطاء: CPE


0.66/1.14KV كابل التعدين المرن المعدني المحصن (لقطاع الفحم)
1. استخدام
هذا الكابل المرن المغطى بالمطاط يستخدم في تعدين الفحم.

2درجة حرارة العمل
درجة حرارة العمل المسموح بها للقلب هي 65 درجة مئوية
أصغر نصف قطر للانحناء هو ستة أضعاف أحجام قطر الكابل. لا ينبغي أن يتعرض الكابل الأصفر للشمس لفترة طويلة.

3النموذج والتطبيق

-مايكولوجيا -0.3866
المتحركات المرنة ذات الغطاء المطاطي
كابلات التعدين
الجهد الاسمي 0.38 / 0.66KV ، اتصال إمدادات الطاقة
من آلة تعدين الفحم

ميب-0.66/1.14
محمي بالمعدن، مغطى بالمطاط
كابل التعدين المرن المتنقل
الجهد الاسمي 0.66/1.14KV، اتصال إمدادات الطاقة
من آلة تعدين الفحم

(ماك-0.38/0)66
كابلات مرنة ذات غطاء مطاطي
لأجهزة تعدين الفحم
الجهد الاسمي 0.38 / 0.66KV ، اتصال إمدادات الطاقة
من آلات تعدين الفحم ومعدات مشابهة

MCP-0.66/1.14
معالجة المستنقعات
كابلات لآلات تعدين الفحم
الجهد الاسمي 0.66/1.14KV، اتصال إمدادات الطاقة
من آلات تعدين الفحم ومعدات مشابهة

MCPTJ-0.66/1.44
كابل مرن مصنوع من مطاط مطاطي للمناجم الفحمية
الجهد الاسمي 0.66/1.14KV، اتصال إمدادات الطاقة
من آلات تعدين الفحم ومعدات مشابهة

MZ-0.3/0.5
كابلات مرنة ذات غطاء مطاطي
للثقوب الكهربائية للفحم
الجهد الاسمي 0.3/0.5KV، اتصال إمدادات الطاقة
من الحفر الكهربائية الفحم

المواصفات


المعيار المنفذ
1 بالنسبة للكابل الاحتراق غير المنتشر، تنفيذ GB12972
2 بالنسبة للكابل المقاوم للنار، تنفيذ MT818
3 بالنسبة للكابل الخاص للتعدين ((مع قطع عرض أكبر وجهد أعلى) ، تنفيذ
معايير المؤسسات
