تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع النموذج: | 4 CORES الصلب كابل مدرع | الجهد الاسمي: | 0.6 / 1 كيلو فولت |
|---|---|---|---|
| العزل: | XLPE | قائد: | النحاس |
| درع: | أسلاك الفولاذ | الأحجام: | 1~ 630mm2 |
| النوى: | 4 النواة | غمد المواد: | PVC ، PE ، LSOH |
| المعايير: | IEC / BS / IS / VDE | الضمان: | سنتان |
| عينة مجانية: | قابلة للتقييم | مؤسَّسة: | مجموعة شينغهوا |
| العلامة التجارية: | ش كابل | ||
| إبراز: | كابل كهربائي مدرع XLPE,كابل كهربائي مدرع 4 نوى,كابل كهربائي مدرع بالأسلاك الفولاذية,4 Cores Armoured Electrical Cable,Steel Wire Armoured Electrical Cable |
||

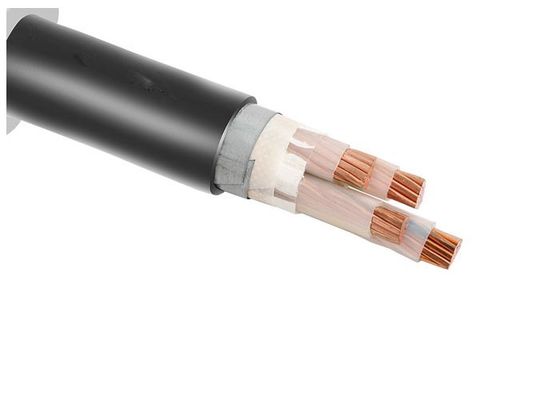

في البنية التحتية الحيوية - من شبكات مترو الأنفاق إلى المصانع الصناعية - المرونة الكهربائية أمر لا يمكن التفاوض عليه. تستفيد مجموعة شنغهاي شنغ هوا للكابلات من خبرة هندسية تزيد عن 35 عامًا لتقديم كابلات مصفحة بأسلاك فولاذية (SWA) بأربعة نوى تتحمل الأحمال الساحقة والتعرض للمواد الكيميائية ودرجات الحرارة القصوى مع ضمان نقل طاقة لا تشوبه شائبة حتى 35 كيلو فولت.
حماية من الدرجة العسكرية
مصمم للظروف القاسية
الامتثال والسلامة أولاً
مع أكثر من 10 قواعد إنتاج عبر الصين والصادرات إلى أكثر من 30 دولة، تجمع شنغ هوا بين الحجم والدقة:
التطبيقات: تستخدم لخط نقل وتوزيع الطاقة بجهد مقنن يبلغ 35 كيلو فولت وما دونه. بالمقارنة مع كابل الطاقة المعزول PVC، لا يفتخر كابل الطاقة xlpe بخصائص الكهرباء الممتازة والآلية،
مقاومة الحرارة والشيخوخة، مقاومة إجهاد البيئة والمقاومة للتآكل الكيميائي، ولكن أيضًا بسيطة
الهيكل، خفيف الوزن، لا يوجد تقييد بسبب انخفاض التمديد، وبدل درجة الحرارة المرتفعة للعمل على المدى الطويل.
المعايير: دولي: IEC 60502-2، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البناء:
| موصل | موصل نحاسي مجدول مضغوط، فئة 2 حسب IEC 60228 |
| موصل نحاسي صلب دائري، فئة 1 حسب IEC 60228 | |
| العزل | XLPE (البولي إيثيلين المتشابك) |
| الحشو | حشو PP |
| شريط التغليف | غير منسوج |
| الغطاء الداخلي | PVC مبثوق |
| درع | سلك فولاذي |
| الغلاف العام |
PVC مقاوم للنمل الأبيض |
البيانات الفنية:
الجهد المقنن: 0.6/1 كيلو فولت
أقصى درجة حرارة للموصل: في ظل الظروف العادية (90 درجة مئوية)، الطوارئ (130 درجة مئوية) أو الدائرة القصيرة لا تزيد عن 5 ثوانٍ (250 درجة مئوية).
الحد الأدنى لدرجة الحرارة المحيطة. 0 درجة مئوية، بعد التثبيت وفقط عندما يكون الكابل في وضع ثابت
الحد الأدنى لنصف قطر الانحناء: 20 × OD للكابل للكابلات غير المدرعة ذات النواة الواحدة
15 × OD للكابل للكابلات المدرعة ذات النواة الواحدة
15 × OD للكابل للكابلات غير المدرعة متعددة النوى
12 × OD للكابل للكابلات المدرعة متعددة النوى
المواصفات:
| القسم العرضي الاسمي للموصل |
الخيوط لا./قطر الموصل |
سمك العزل | سمك الغطاء الداخلي | قطر سلك الدرع | سمك الغلاف | تقريبًا. OD. |
تقريبي. الوزن |
أقصى مقاومة التيار المستمر للموصل (20 درجة مئوية) | جهد الاختبار A.C | تصنيف التيار | |
| مم2 | الكمبيوتر/مم | مم | مم | (مم) | كجم/كم | Ω /كم | كيلو فولت/5 دقائق | في الهواء (أ) | في التربة (أ) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
نحن قادرون على تلبية جداول التسليم الأكثر صرامة وفقًا لكل أمر شراء.
تلبية الموعد النهائي هي دائمًا الأولوية القصوى حيث أن أي تأخير في تسليم الكابل يمكن أن يساهم في التأخير العام للمشروع وتجاوز التكاليف.
يتم توفير الكابل في بكرات خشبية وصناديق مموجة وملفات. يتم إغلاق أطراف الكابل بشريط BOPP
شريط لاصق ذاتي وأغطية إغلاق غير استرطابية لحماية أطراف الكابل من الرطوبة.
يجب طباعة العلامة المطلوبة بمادة مقاومة للعوامل الجوية على الجوانب الخارجية للأسطوانة
وفقًا لمتطلبات العميل.
