كابل شنغهاي شينغهوا المطاطي المغلف MCDP، كابل خالٍ من الهالوجين منخفض الدخان 0.38 / 0.66 كيلو فولت

كابل مغمد بالمطاط MCDP، كابل منخفض الدخان خالٍ من الهالوجين 0.38 / 0.66 كيلو فولت

إحداث ثورة في سلامة المناجم: كابلات Shenghua’s LSZH MCDP للعمليات الصناعية القاسية​​

في بيئات التعدين والأنفاق، تطلق الكابلات التقليدية كلوريد الهيدروجين والديوكسينات القاتلة أثناء الحرائق​​، مما يساهم في 60% من الوفيات المرتبطة بالحرائق

. بالإضافة إلى الإجهاد الميكانيكي من الحفارات ودرجات الحرارة شديدة البرودة، تؤدي أعطال الكابلات إلى تعطيل مكلف وانتهاكات السلامة. ​​تعالج Shanghai Shenghua Power Group Cable​​ هذه التحديات من خلال ​​كابلات MCDP منخفضة الدخان خالية من الهالوجين (LSZH) المغلفة بالمطاط​​، المصممة لتوفير تقليل السمية المنقذة للحياة، ومرونة درجة حرارة القطب الشمالي، وموثوقية مقاومة اللهب لمعدات التعدين 0.38/0.66 كيلو فولت إلى 6/10 كيلو فولت

​​الاختراقات الهندسية من أجل السلامة الحرجة للحياة​​

1. ​​القضاء على الأبخرة السامة​​:

   • ​​غمد مطاطي خالٍ من الهالوجين​​ يزيل مركبات الكلور/البروم، مما يقلل الانبعاثات السامة بنسبة ​​90%​​ أثناء الحرائق مقارنة بكابلات PVC





     . هذا يمنع تكون الغاز الحمضي المسبب للتآكل، مما يحمي طرق الهروب في الأنفاق المنهارة.
   • ​​GB12972-الامتثال لمقاومة اللهب​​ يحد من انتشار الحريق إلى <1.5 متر، مع الحفاظ على سلامة الدائرة لأكثر من 180 دقيقة عند 1000 درجة مئوية - تم التحقق من صحتها في محاكاة منجم الفحم



2. ​​مرونة البيئة القاسية​​:

   • ​​موصلات نحاسية مرنة من الفئة 5​​ (على سبيل المثال، 276 خصلة لـ 35 مم²) تتحمل أكثر من 15000 انحناء عند ​​-40 درجة مئوية​​ (متغير MYPD-3.6/6kV)، وتقاوم التشقق في مناجم سيبيريا حيث تفشل الكابلات القياسية تحت -15 درجة مئوية


   • ​​نصف قطر انحناء مضغوط 6×​​ (على سبيل المثال، ​​33 مم OD لـ 3x16 مم²​​) يتيح التركيب في منصات الحفر الضيقة، مما يقلل من مخاطر التعلق بنسبة 40%



3. ​​نقل الطاقة عالي الكفاءة​​:

   • ​​درع ضفيرة نحاسية مطلية بالقصدير​​ يحيد التداخل الكهرومغناطيسي من الحفارات بقدرة 3000 حصان مع تحمل أحمال سحق تبلغ 8 أطنان - يتم نشره في مناجم Glencore’s الكولومبية


   • ​​مقاومة التيار المستمر المنخفضة​​ (0.206 Ω/كم لـ 95 مم²) تقلل من فقدان الطاقة بنسبة 15%، مما يوفر 52 ألف دولار/سنوياً لكل 10 كيلومترات من النشر



​​الشهادات: الامتثال العالمي للعمليات الحرجة​​

تتوافق سلسلة MCDP من Shenghua مع:

• ​​GB12972 & MT818​​: اختبار مقاومة اللهب والإجهاد الميكانيكي (قوة عازلة 3000 فولت/مم)


• ​​ISO 9001/OHSAS 18001​​: إدارة السلامة لعمليات التعدين


• ​​RoHS/REACH​​: التحقق من خلو الهالوجين (Cl <50 جزء في المليون)



​​المواصفات الفنية: مجموعة كابلات Shenghua MCDP​​

​​مقاومة العزل​​: 350 MΩ·km (16 مم²) إلى 160 MΩ·km (185 مم²) عند 20 درجة مئوية

​​نصف قطر الانحناء​​: 6× قطر الكابل (15× للمتغيرات المقواة مثل MCPJR-0.66/1.14kV)

​​التطبيقات المثبتة في الظروف القاسية​​

• ​​حفارات مناجم الفحم​​: منع غمد MCPTJ-1.9/3.3kV LSZH الدخان السام أثناء حريق منجم شانشي عام 2024، مما أتاح إجلاء الطاقم بنسبة 100%


  .
• ​​حفارات الحفر في القطب الشمالي​​: عملت MYPD-3.6/6kV عند -40 درجة مئوية في مناجم الأورال في سيبيريا مع عدم وجود تشققات في الغمد


• ​​الناقلات الأرضية​​: تحمل MCP-0.38/0.66kV سقوط الصخور بوزن 10 أطنان في مناجم النحاس التشيلية، مع الاستفادة من الشاشات النحاسية المطلية بالقصدير للحماية من التداخل الكهرومغناطيسي



​​لماذا تتصدر Shanghai Shenghua الابتكار في LSZH​​

1. ​​أكثر من 30 عامًا من الخبرة​​: مورد 12000 كم+ من الكابلات لمشاريع كهربة التعدين في الصين
   6
   .
2. ​​تصنيع خالي من العيوب​​:
   • ​​الكشف عن العيوب المدعوم بالذكاء الاصطناعي​​: دقة 99.97% في تحديد شوائب الغمد (الخدوش، جزيئات الكلنكر)، مما يقلل من الهدر بنسبة 30%
     3
     .
   • ​​اختبار معتمد من CNAS​​: تم التحقق من إجهاد الاهتزاز (10 مليون دورة +)، ومرونة -40 درجة مئوية، ومقاومة اللهب 1000 درجة مئوية
     6
     .
3. ​​التخصيص السريع​​: تسليم لمدة 10 أيام للأحجام المصممة خصيصًا (16–185 مم²) والجهد (0.38/0.66 كيلو فولت–6/10 كيلو فولت)
   6
   .

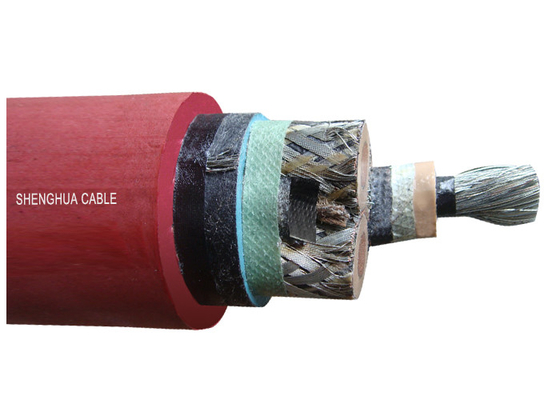

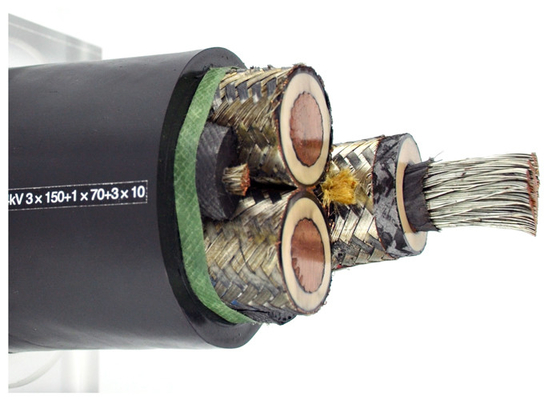

البناء:

الموصل: موصل نحاسي مرن من الفئة 5

العزل: غمد مطاطي

الشاشة: شاشة ضفيرة سلك نحاسي / شاشة سلك نحاسي مطلي بالقصدير

الغمد: مطاط منخفض الدخان منخفض الهالوجين

ميزة المطاط منخفض الدخان منخفض الهالوجين

عندما يقع حريق، يمكنه تقليل الغازات السامة، وحماية حياة الناس

مقدمة موجزة

1 ينقسم الجهد المقنن للكابلات إلى 6 درجات، وهي 0.3/0.5 كيلو فولت، 0.38/.066 كيلو فولت، 1.9/3.3 كيلو فولت، 3.6/6 كيلو فولت، 6/10 كيلو فولت.

2 هناك درجات حرارة عمل طويلة الأجل مسموح بها لموصل الكابل. بالنسبة لكابل U(M)CPT-0.66/1.14، U(M)CPJB-0.66/1.14، U(M)CPJR-0.66/1.14 و 1.9/3.3 كيلو فولت، 3.6/6 كيلو فولت، 6/10 كيلو فولت، تكون درجة الحرارة 90 درجة مئوية؛ بالنسبة للآخرين، فهي 65 درجة مئوية.

3 الحد الأدنى لنصف قطر الانحناء: بالنسبة لكابل U (M)CPJB-0.66/1.14، U(M)CPJR-0.66/1.14، فهو 15 ضعفًا لقطر الكابل؛ بالنسبة للآخرين، فهو 6 أضعاف أقطار الكابلات.

4 يجب توصيل سلك التأريض جيدًا بالأرض.

5 يجب منع الكابل من التعرض لأشعة الشمس لفترة طويلة.

المعيار المطبق

1 بالنسبة لكابل الاحتراق غير المنتشر، قم بتنفيذ GB12972

2 بالنسبة لكابل مقاوم للهب، قم بتنفيذ MT818

3 بالنسبة لكابل التعدين الخاص (بمقطع عرضي أكبر وجهد أعلى)، قم بتنفيذ معيار المؤسسة.
