تفاصيل المنتج:
شروط الدفع والشحن:
|
| لون العزل: | أحمر ، أصفر ، أخضر ، أبيض ، أسود ، رمادي ، برون ، أصفر/أخضر | العينة: | متاحة |
|---|---|---|---|
| المجال الاسمي للموصل: | 0.50mm2 إلى 400mm2 | اختبار فولتاغ: | 2500v/5min |
| نوع الموصل: | قائد النحاس الصلب (Class1) تقطعت بهم السبل قائد النحاس (Class2) | معيار: | IEC60227*3 |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل سلك معزول PVC,كابل سلك معزول PVC,كابل سلك مفرد ملون,Cable PVC Insulation Wire,Colored Single Wire Cable |
||

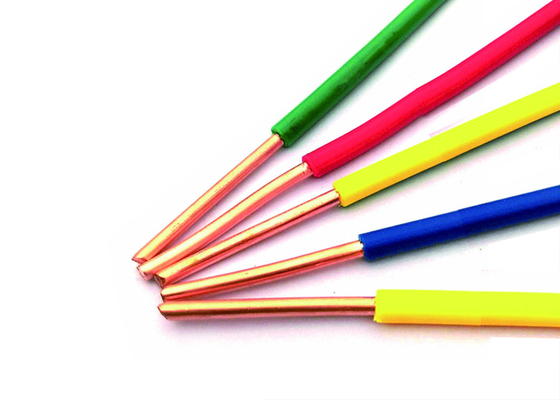

سلك أحادي ملون سلك عازل PVC 70 درجة مئوية الحرارة القصوى للمرشد
شركة شانغهاي شينغهوا كيبل (مجموعة) المحدودة شركة 500 من أفضل الشركات الصينية المصنعة مع شهادات تشمل CE و RoHS و CCC ،وتوفر شركة KEMA موثوقية لا مثيل لها مع كابلاتها من البوليفيك ذات النواة الواحدة المعتمدة من IEC 60227مصممة لتركيبات ثابتة في البيئات الجافة، هذا الكابل يجمع بين الهندسة الصارمة، الامتثال للسلامة،وتطبيقات صناعية في جميع أنحاء العالم.
بيانات الأداء الرئيسية (سلسلة BV 450/750V):
| الموصل (ملم2) | أقصى مقاومة متواصلة (Ω/km) | قطر (ملم) | الوزن (كجم/كيلومتر) |
|---|---|---|---|
| 1.5 | 12.1 (Cu) | 3.3 | 21.6 |
| 10 | 1.83 (Cu) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| النطاق الكامل: 0.5mm2 إلى 400mm2 |
الخصائص الحاسمة:
الوصف
الكابلات ذات النواة الواحدة غير المحاطة بالغلاف ذات الموصل الصلب للأغراض العامة
التسمية الرمزية: 60227 IEC 01 (الدولية) ، BV (الصين) ، H07V-U ((VDE)
البناء
1 موصل: موصل نحاس دائري جامد بسيط، يتوافق مع IEC 60228 الفئة 1
3 موصل: موصل نحاس دائري بسيط ، يتوافق مع IEC 60228 الفئة 2
2 العزل: PVC/C
التطبيقات
في الغرف الجافة ، مفاتيح الأجهزة ولوحات التوزيع ، للتركيب الثابت في القنوات ، فوق و تحت الجص وعلى دعامات معزولة فوق الجص. لا يسمح بالوضع المباشر في الجص.
المعايير
الدولية: IEC 60227
الصين: GB/T 5023-2008
معايير أخرى مثل BS,DIN و ICEA عند الطلب
البيانات التقنية
الجهد الاسمي: 450/750 فولت
الحرارة القصوى للمرشد عند الاستخدام العادي: 70 درجة مئوية
نصف قطر الانحناء: 4 × الكابل
الشهادات
CE، RoHS، CCC، KEMA وأكثر من ذلك عند الطلب
المواصفات
BV300/500 فولت
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية)Ω /km |
| ملم2 | ملم | ملم2 | كغ/كيلومتر | Ω /km |
| 0.5 | 1/0.80 | 2.3 | 8.5 | 36.0 |
| 0.75 ((أ)) | 1/0.97 | 2.5 | 11.1 | 24.5 |
| 0.75 ((ب) | 7/0.37 | 2.6 | 12.0 | 24.5 |
| 1.0(أ) | 1/1.13 | 2.7 | 13.9 | 18.1 |
| 1.0(ب) | 7/0.43 | 2.8 | 15.0 | 18.1 |
BV / BLV (BV-105) 450/750 فولت
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية)Ω /km | ||
| ملم2 | ملم | ملم2 | كغ/كيلومتر | Ω /km | ||
| النحاس | الألومنيوم | الألومنيوم | النحاس | |||
| 1.5 ((أ)) | 1/1.38 | 3.2 | 20.3 | 12.1 | ||
| 1.5 ((ب) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 2.5 ((أ)) | 1/1.78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5 ((ب) | 7/0.68 | 4.0 | 34.8 | 7.41 | ||
| 4 ((أ)) | نصف.55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4 ((ب) | 7/0.85 | 4.6 | 50.3 | |||
BV/BLV ((BV-105) 450/750 فولت
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية)Ω /km | ||
| ملم2 | ملم | ملم2 | كغ/كيلومتر | Ω /km | ||
| النحاس | الألومنيوم | الألومنيوم | النحاس | |||
| 6 ((أ)) | 7/0.85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6 ((ب) | 7/104 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/135 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/170 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/204 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/252 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/1.78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2.14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2.52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/2.03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/2.25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/2.52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | 61/225 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | 61/252 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | 61/285 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
