تفاصيل المنتج:
شروط الدفع والشحن:
|
| لون العزل: | جوهران: أحمر ، أزرق ثلاثة جوهر: أزرق ، أسود ، بني أربعة جوهر: أصفر/أخضر ، أزرق ، أسود ، بني | درجة حرارة التثبيت: | 0 درجة مئوية |
|---|---|---|---|
| المجال الاسمي للموصل: | 2C ~ ، 5C x1.5mm2 إلى 6.0mm2 | فولتاج الاختبار: | 2000v/5min |
| نوع الموصل: | موصل النحاس المرن (Class5) | معيار: | IEC 60227*3 |
| السوق الرئيسي: | آسيا، الشرق الأوسط، أفريقيا، | المواد: | بولي كلوريد الفينيل |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | سلك مرن ذو 3 نواة 2.5 ملم,كابل متعدد النواة المعزول من البيفيك,كابلات موصلة من النحاس متعددة النواة,PVC Insulated Multi-core cable,Multi-core Copper conductor cable |
||

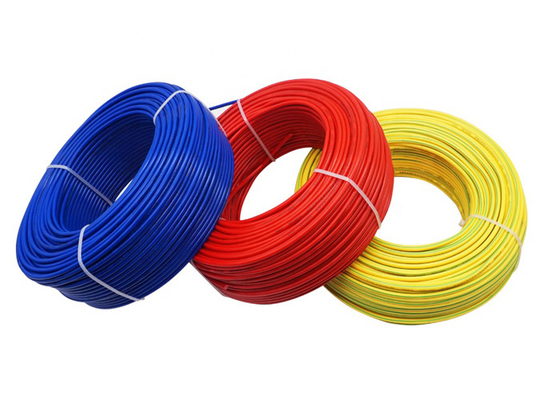

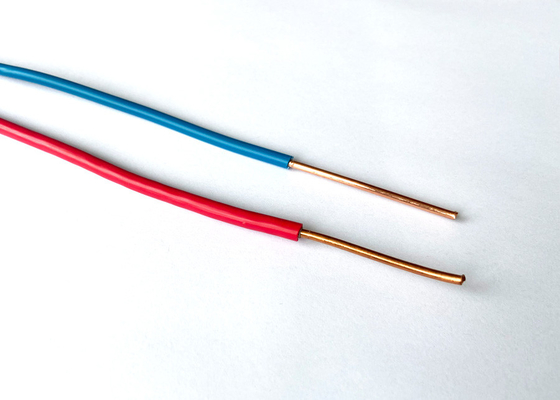

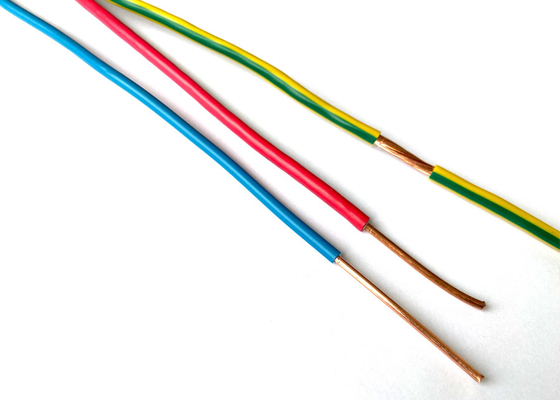

3core 2.5 مم سلك مرن مع كابل موصل النحاس متعدد النحاس PVC والسترة
شنغهاي شينغوا كابل (مجموعة) المحدودة-الشركة المصنعة رقم 2 في الصين مع ناتج سنوي 110،000 كم و 21 مصنعًا معتمد من ISO-يحدد الموثوقية باستخدام كبل النحاس المرن البالغ 3 × 2.5 ملم (H05VV-F). تم تصميم هذا الحل المعتمد من IEC 60227 ، المصمم للتبني ، وحدات التحكم في المحركات ، وأجهزة الأجهزة ، إلى الخلية الفائقة والمتانة والسلامة لتلبية متطلبات البيئات الصناعية عالية الاهتزاز على مستوى العالم
| موصل (مم مربع) | تقطعت بهم السبل | ماكس. OD (مم) | الوزن (كجم/كم) |
|---|---|---|---|
| 3 × 0.75 | 3 × 24/0.20 | 6.7 | 72.9 |
| 3 × 2.5 | 3 × 49/0.25 | 11.4 | 162.0 |
| 5 × 1.5 | 5 × 30/0.25 | 11.6 | 158 |
| النطاق الكامل: 2 × 0.5 مم مربع إلى 5 × 2.5 مم مربع |
الأوصاف
سلك غمد PVC العادي
Code Code: 60227 IEC53 (International) ، RVV (H05VV-F) 300/500V (China)
الإنشاءات
① الموصل: موصل نحاسي مرن ، Comform إلى IEC 60228 Class 5
② العزل: PVC/D.
③ غمد: نوع PVC ST5
التطبيقات
تستخدم في لوحات التحكم في التبديل ، والترحيل والأجهزة من مفاتيح مفاتيح الطاقة ولأغراض مثل الموصلات الداخلية في معدات المقوم ، والمبتدئين في السيارات.
المعايير
الدولية: IEC 60227
الصين: GB/T 5023-2008
معايير أخرى مثل BS و DIN و ICEA عند الطلب
البيانات الفنية
الجهد المقدر: 300/500 v
الأعلى. موصل درجة الحرارة. في الاستخدام العادي: 70 ℃
دقيقة. دائرة نصف قطر الانحناء: 6 × كابل OD
الشهادات
CE و ROHS و CCC و KEMA والمزيد من الآخرين عند الطلب
H05VV-F
| المجال الاسمي للموصل | رقم/ديا. من الموصل | ماكس | تقريبا |
| MM2 | مم | MM2 | كجم/كم |
| 2x0.5 | 2x16/0.2 | 5.9 | 47.9 |
| 2x0.75 | 2x24/0.2 | 6.3 | 56.2 |
| 3x0.5 | 3x16/0.2 | 6.3 | 58.4 |
| 3x0.75 | 3x24/0.2 | 6.7 | 72.9 |
H05VV-F
| المجال الاسمي للموصل | رقم/ديا. من الموصل | ماكس | تقريبا |
| MM2 | مم | MM2 | كجم/كم |
| 2x0.75 | 2x24/0.20 | 7.2 | 50 |
| 2x1.0 | 2x32/0.20 | 7.5 | 57.8 |
| 2x1.5 | 2x30/0.25 | 8.6 | 74.7 |
| 2x2.5 | 2x49/0.25 | 10.6 | 120 |
| 3x0.75 | 3x24/0.20 | 7.6 | 63.1 |
| 3x1.0 | 3x32/0.20 | 8.0 | 74.0 |
| 3x1.5 | 3x30/0.25 | 9.4 | 102.0 |
| 3x2.5 | 3x49/0.25 | 11.4 | 162.0 |
| 4x0.75 | 4x24/0.20 | 8.3 | 78.5 |
| 4x1.0 | 4x32/0.20 | 9.0 | 97.2 |
| 4x1.5 | 4x30/0.25 | 10.5 | 133.0 |
| 4x2.5 | 4x49/0.25 | 12.5 | 204.0 |
| 5x0.75 | 5x24/0.20 | 9.3 | 96.9 |
| 5x1.0 | 5x32/0.20 | 9.8 | 115 |
| 5x1.5 | 5x30/0.25 | 11.6 | 158 |
| 5x2.5 | 5x49/0.25 | 13.9 | 249 |
