تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الكابل: | H05V-K | درجة حرارة العمل: | 70 |
|---|---|---|---|
| لون العزل: | اي لون | الضمان: | سنتان |
| الجهد: | 450/750 فولت | المواد موصل: | COPPER CLASS5 |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | شهادة كيما لأسلاك وكابلات الكهرباء,سلك كهربائي أحادي النواة,Single Core Electrical Cable Wire |
||

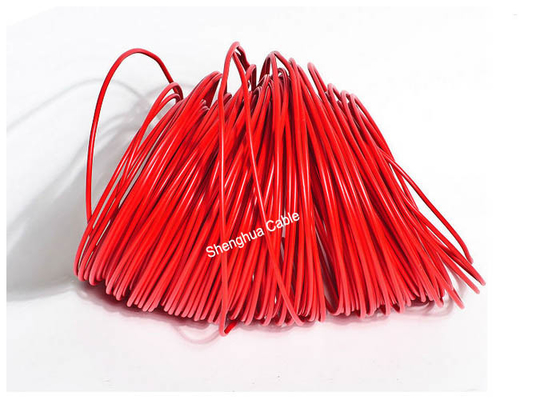

سلك الكابل الكهربائي ذو النواة الواحدة 70 درجة مئوية درجة حرارة التشغيل شهادة CE KEMA
شركة شنغهاي شينغهوا للأسلاك (المجموعة) المحدودة ¥مرتبة صانع الكابل رقم 2 في الصين ¥بمقدار 110،000 كيلومتر سنوي من الإنتاج و 21 مصنع معتمد من قبل ISO يقدم موثوقية لا مثيل لها مع كابلات PVC أحادية النواة المتوافقة مع IEC 60227 (سلسلة H05V-K/H07V-K)مصممة لتركيبات ثابتة في المباني السكنية والتجارية والصناعية، هذه الكابلات تجمع بين مقاومة منخفضة للغاية، والمرونة الحرارية،والامتثال العالمي للسلامة في البنية التحتية الحيوية في جميع أنحاء العالم
المواصفات الرئيسية (سلسلة H07V-K 450/750V):
| الموصل (ملم2) | أقصى مقاومة متواصلة (Ω/km) | قطر (ملم) | الوزن (كجم/كيلومتر) |
|---|---|---|---|
| 1.5 | 12.1 (Cu) | 3.3 | 21.6 |
| 10 | 1.83 (Cu) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| النطاق الكامل: 0.5mm2 إلى 400mm2 |
الشهادات والسلامة:
1وصف:

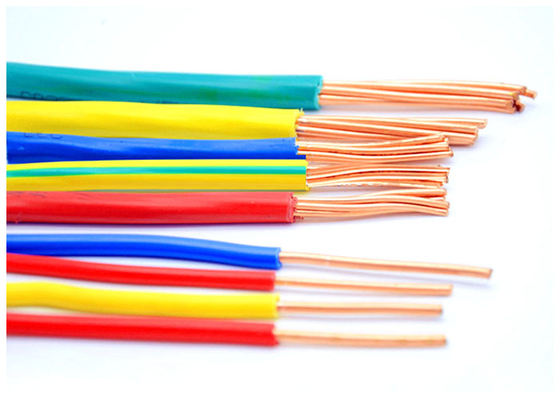

كابلات ذات قلب واحد مع موصل نحاس ، (صلبة أو متماسكة أو مرنة) ومعزولة بمجمع PVC. يتم تصنيع الكابلات وفقًا لمواصفات IEC 60227 و BS 6004.
2البناء:
- موصل: النحاس الدائري المكثف حسب IEC 60228 الفئات 1,2 ، 5 و 6.
- العزل: مركب PVC معدل 70oC أو 85oC للعمل المستمر.
3تطبيقات: أسلاك البناء التثبيت الثابت ووضعها في الأنابيب للتطبيقات العامة
H05V-K
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية)Ω /km |
| ملم2 | ملم | ملم2 | كغ/كيلومتر | Ω /km |
| 0.5 | 1/0.80 | 2.3 | 8.5 | 36.0 |
| 0.75 ((أ)) | 1/0.97 | 2.5 | 11.1 | 24.5 |
| 0.75 ((ب) | 7/0.37 | 2.6 | 12.0 | 24.5 |
| 1.0(أ) | 1/1.13 | 2.7 | 13.9 | 18.1 |
| 1.0(ب) | 7/0.43 | 2.8 | 15.0 | 18.1 |
H07V-K
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية)Ω /km | ||
| ملم2 | ملم | ملم2 | كغ/كيلومتر | Ω /km | ||
| النحاس | الألومنيوم | الألومنيوم | النحاس | |||
| 1.5 ((أ)) | 1/1.38 | 3.2 | 20.3 | 12.1 | ||
| 1.5 ((ب) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 2.5 ((أ)) | 1/1.78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5 ((ب) | 7/0.68 | 4.0 | 34.8 | 7.41 | ||
| 4 ((أ)) | نصف.55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4 ((ب) | 7/0.85 | 4.6 | 50.3 | |||
H07V-K
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن | أقصى مقاومة DC للموصل (20 درجة مئوية)Ω /km | ||
| ملم2 | ملم | ملم2 | كغ/كيلومتر | Ω /km | ||
| النحاس | الألومنيوم | الألومنيوم | النحاس | |||
| 6 ((أ)) | 7/0.85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6 ((ب) | 7/104 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/135 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/170 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/204 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/252 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/1.78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2.14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2.52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/2.03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/2.25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/2.52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | 61/225 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | 61/252 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | 61/285 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
