تفاصيل المنتج:
شروط الدفع والشحن:
|
| لون العزل: | جوهران: أحمر ، أزرق ثلاثة جوهر: أزرق ، أسود ، بني أربعة جوهر: أصفر/أخضر ، أزرق ، أسود ، بني | درجة حرارة التثبيت: | 0 درجة مئوية |
|---|---|---|---|
| المجال الاسمي للموصل: | 2C ~ ، 5C x1.5mm2 إلى 6.0mm2 | فولتاج الاختبار: | 2000v/5min |
| نوع الموصل: | موصل النحاس المرن (Class5) | معيار: | IEC 60227*3 |
| السوق الرئيسي: | آسيا، الشرق الأوسط، أفريقيا، | المواد: | بولي كلوريد الفينيل |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | كابل شنغهاي شينغهوا,كابلات موصلة من النحاس متعددة النواة,كابل موصل نحاسي,Multi-core Copper Conductor Cable,Copper Conductor Cable |
||

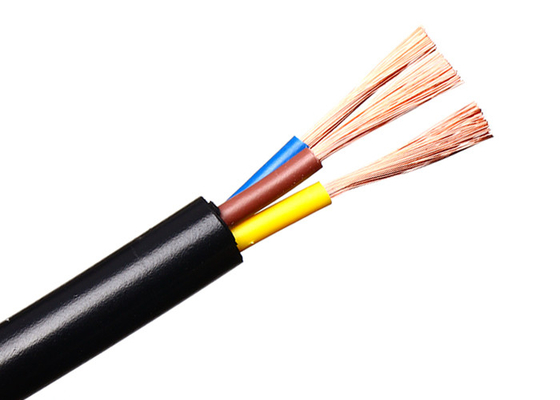

سلك مرن ذو 3 نواة و 2.5 ملم مع عزل PVC و سترة كابل موصل نحاس متعدد النواة
شركة شانغهاي شينغهوا للكابلات (المجموعة) المحدودة (مصنعة الكابلات رقم 2 في الصين) مع إنتاج سنوي يبلغ 110،000 كم
و 21 مصنع معتمد من منظمة الأيزو تعيد تعريف الموثوقية مع كابل المرور النحاسي المرن 3 × 2.5 ملم (H05VV-F). مصممة لجهاز التبديل و أجهزة تحكم المحرك و لوحات الأجهزة ،هذا الحل المعتمد من قبل IEC 60227 يجمع بين المرونة الفائقة، والمتانة، والسلامة لتلبية متطلبات البيئات الصناعية عالية الاهتزاز على مستوى العالم.
| الموصل (ملم2) | متشردة | أقصى جرعة (ملم) | الوزن (كجم/كيلومتر) |
|---|---|---|---|
| ثلاث مرات صفر75 | 3×24/0.20 | 6.7 | 72.9 |
| 3 × 2.5 | 3 × 49 / 0.25 | 11.4 | 162.0 |
| 5 × 1.5 | 5×30/0.25 | 11.6 | 158 |
| النطاق الكامل: 2 × 0.5mm2 إلى 5 × 2.5mm2 |
الوصف
السلك العادي المغطى بـ PVC
التسمية الرمزية: 60227 IEC53 (الدولية) ، RVV ((H05VV-F) 300/500V ((الصين)
البناء
1 موصل: موصل نحاس مرن، يتوافق مع IEC 60228 الفئة 5
2 العزل: PVC/D
3 الغطاء: PVC من نوع ST5
التطبيقات
تستخدم في لوحة التحكم في المفتاح والمرورية وأجهزة أجهزة تحكم أجهزة تحويل الطاقة ولأغراض مثل الموصلات الداخلية في معدات المباشرة ومشغلات المحركات ومراقباتها.
المعايير
الدولية: IEC 60227
الصين: GB/T 5023-2008
معايير أخرى مثل BS,DIN و ICEA عند الطلب
البيانات التقنية
الجهد الاسمي: 300/500 فولت
الحرارة القصوى للمرشد عند الاستخدام العادي: 70 درجة مئوية
نصف قطر الانحناء: 6 × الكابلات
الشهادات
CE، RoHS، CCC، KEMA وأكثر من ذلك عند الطلب
H05VV-F
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن |
| ملم2 | ملم | ملم2 | كغ/كيلومتر |
| 2X0.5 | 2×16/0.2 | 5.9 | 47.9 |
| 2X0.75 | 2×24/0.2 | 6.3 | 56.2 |
| ثلاث مرات صفر5 | 3×16/0.2 | 6.3 | 58.4 |
| ثلاث مرات صفر75 | 3×24/0.2 | 6.7 | 72.9 |
H05VV-F
| المساحة الاسمية للمرشد | لا، لا، لا، لا، لا | أقصى جرعة | تقريباً.وزن |
| ملم2 | ملم | ملم2 | كغ/كيلومتر |
| 2X0.75 | 2×24/0.20 | 7.2 | 50 |
| 2X1.0 | 2X32 / 0.20 | 7.5 | 57.8 |
| 2X1.5 | 2×30/0.25 | 8.6 | 74.7 |
| 2×2.5 | 2×49/0.25 | 10.6 | 120 |
| ثلاث مرات صفر75 | 3×24/0.20 | 7.6 | 63.1 |
| ثلاثة أضعاف0 | 3X32 / 0.20 | 8.0 | 74.0 |
| ثلاثة أضعاف5 | 3×30/0.25 | 9.4 | 102.0 |
| ثلاثة أضعاف5 | 3×49/0.25 | 11.4 | 162.0 |
| أربعة أضعاف75 | 4×24/0.20 | 8.3 | 78.5 |
| 4X1.0 | 4X32/0.20 | 9.0 | 97.2 |
| 4X1.5 | 4×30/0.25 | 10.5 | 133.0 |
| 4X2.5 | 4X49 / 0.25 | 12.5 | 204.0 |
| 5X0.75 | 5×24/0.20 | 9.3 | 96.9 |
| 5X1.0 | 5X32 / 0.20 | 9.8 | 115 |
| 5X1.5 | 5×30/0.25 | 11.6 | 158 |
| 5X2.5 | 5×49/0.25 | 13.9 | 249 |
