تفاصيل المنتج:
شروط الدفع والشحن:
|
| قائد: | الفولاذ المغلف | مساحة المقطع العرضي: | 16.41 ~ 765.99mmm² |
|---|---|---|---|
| تطبيق: | سلك ACSR (النفقات العامة). | العزل: | لا.. |
| غمد: | لا.. | النموذج رقم: | GSW |
| النوع: | الجهد العالي | مؤسَّسة: | مجموعة شينغهوا |
| العلامة التجارية: | ش كابل | ||
| إبراز: | موصل من الألومنيوم مقوى بالفولاذ,ألومنيوم GSW محفز بالفولاذ,GSW Aluminum Conductor Steel Reinforced |
||

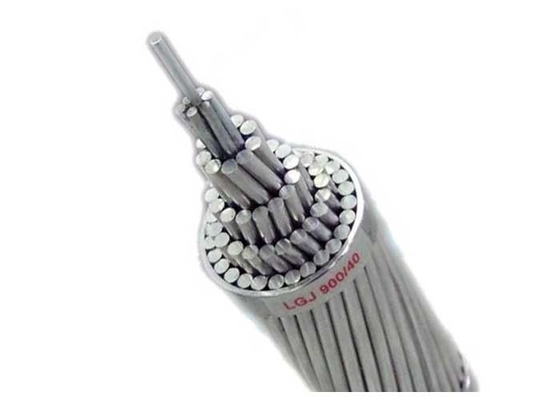

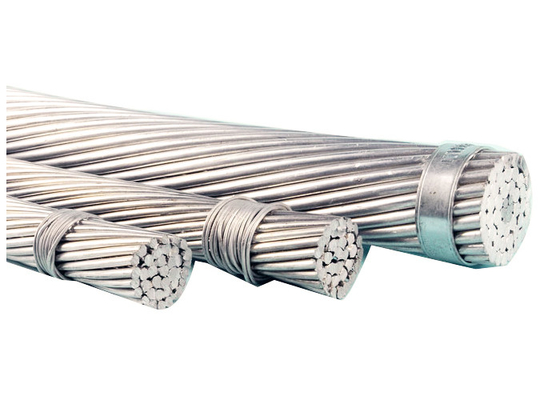

مقاومة الشبكة الهندسية: موصلات GSW ACSR من شنغهاي شينغهوا للبيئات القاسية
في شبكات النقل عالية الجهد التي تعبر الجبال والسواحل والصحاري، تحدد متانة الموصل استقرار الشبكة. تنحني الكابلات التقليدية تحت أحمال الجليد والتآكل والإجهاد الميكانيكي - مما يؤدي إلى انقطاعات مكلفة. تعالج شركة Shanghai Shenghua Power Group Cable هذا الأمر من خلال موصلاتها GSW ACSR (موصل ألومنيوم سلك فولاذي مجلفن مقوى بالفولاذ)، المصممة لتوفير قوة لا مثيل لها ومقاومة للتآكل وأداء مضاد للانضغاط للخطوط الهوائية حيث الفشل ليس خيارًا.
قلب عالي القوة:
موصولية مُحسَّنة:
مرونة ميكانيكية:
يتوافق GSW ACSR من Shenghua مع:
| تكوين الأسلاك | القطر (مم) | قوة الشد (ميجا باسكال) | الوزن (كجم/كم) | التطبيقات الرئيسية |
|---|---|---|---|---|
| 7/4.78 | 14.29 | 155.7 كيلو نيوتن (عالي جدًا) | 991 | ممرات جبلية |
| 19/4.50 | 22.22 | 248.2 كيلو نيوتن (عالي) | 2,352 | شبكات ساحلية |
| 37/4.55 | 31.75 | 721.5 كيلو نيوتن (عالي جدًا) | 4,833 | خطوط HV الصحراوية |
ثلاث درجات قوة: عامة (1290–1620 ميجا باسكال)، عالية (1380–1590 ميجا باسكال)، عالية جدًا (1520–1620 ميجا باسكال)
المواصفات
يستخدم السلك الفولاذي المجلفن (GSW) للموصل ACSR (موصل الألومنيوم المقوى بالفولاذ). وباعتبارها المؤسسة الرائدة في هذه الصناعة، فإن GSW المصنعة بواسطة Shenghua تتمتع بخصائص ميكانيكية ممتازة، وأفضل جودة للطلاء وحالة جيدة للسطح.
| القطر (مم) | قوة الشد (ميجا باسكال) | وزن الزنك (جم/م2) | |||||||
| 1.24~2.25 | 1340~1620 | 185~215 | |||||||
| 2.25~3.00 | 1310~1590 | 230 | |||||||
| 3.00~3.50 | 1290~1550 | 245 | |||||||
| 3.50~4.25 | 1290~1520 | 260 | |||||||
| 4.25~4.75 | 1290~1520 | 275 | |||||||
| 4.75~5.50 | 1290~1520 | 290 | |||||||
| مستوى الكثافة | قطر السلك | الحد الأدنى للشد | الحد الأدنى للإجهاد بنسبة 1% | الحد الأدنى للتمدد | الحد الأدنى لعدد 360 درجة | قطر الاختبار | |||
| القوة | التمدد | النسبة المئوية عندما L=250 | الالتواءات | العمود | |||||
| مم | ميجا باسكال | ميجا باسكال | % | متعددة | |||||
| >1.24~2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| >2.25~2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| >2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| عام | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.25~4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >1.24~2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| >2.25~2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| >2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| عالي | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.25~4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >1.24~2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| >2.25~2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| >2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| عالي جدًا | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.25~4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
سلك فولاذي مجلفن/GSW
| ASTM A475 | ||||||
| عدد الأسلاك | القطر التقريبي للخيوط | سيمنز | عالي | عالي جدًا | الوزن التقريبي | |
| /القطر. | درجة مارتن | درجة القوة | درجة القوة | |||
| بوصة | مم | كيلو نيوتن | كيلو نيوتن | كيلو نيوتن | كجم/كم | |
| 3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
| 7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
