تفاصيل المنتج:
شروط الدفع والشحن:
|
| قائد: | الألومنيوم (AAC) | العزل: | لا.. |
|---|---|---|---|
| اسم الرمز: | الزيز | رقم الأسلاك: | 37 |
| منطقة: | 628.3 متر مربع | تطبيق: | نظام الطاقة العلوي |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | موصلين عاريين محترفين,جميع الموصلات الألومنيومية AAC الموصلات العارية,All Aluminium Conductor AAC Bare Conductors |
||

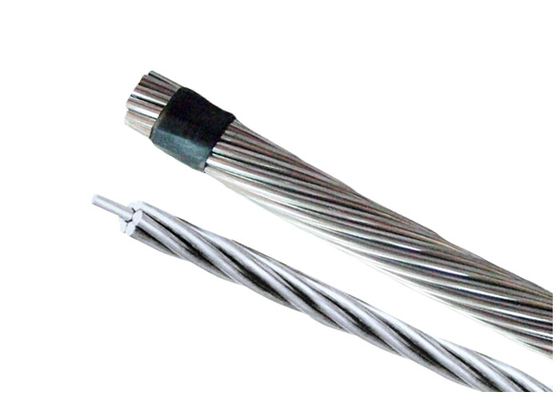

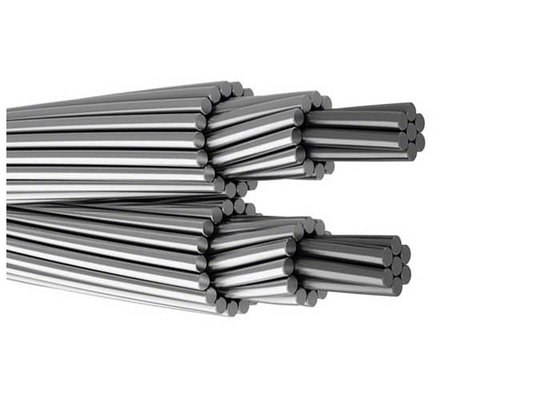

موصلات علوية عارية، موصلات ألومنيوم بالكامل AAC Cicada
مع تزايد الطلب العالمي على الطاقة، تواجه خطوط النقل العلوية ضغوطًا غير مسبوقة. تنحني الموصلات التقليدية المقواة بالفولاذ (ACSR) تحت الأحمال الشديدة، وتعاني من التآكل والترهل وفقدان الطاقة بنسبة تصل إلى 8% لكل 100 كيلومتر
. تواجه شركة Shanghai Shenghua Power Group Cable هذه التحديات من خلال موصلات AAC Cicada المصنوعة من الألومنيوم بالكامل— مصممة لتوفير مقاومة منخفضة للغاية، ومرونة خالية من التآكل، وتخفيض في الوزن بنسبة 20% للبنية التحتية للطاقة من الجيل التالي.
تصميم خالٍ من التآكل:
كفاءة كهربائية لا مثيل لها:
هيمنة الوزن على القوة:
تتوافق سلسلة AAC من Shenghua مع:
| المعلمة | AAC Cicada (628.3mm²) | ACSR النموذجية (620mm²) | الميزة |
|---|---|---|---|
| المقاومة (Ω/كم) | 0.0459 | 0.061 | 25% خسارة أقل |
| الوزن (كجم/كم) | 1,732.9 | 2,200 | أخف وزنًا بنسبة 21% |
| القوة المقدرة | 100.54 كيلو نيوتن | 92 كيلو نيوتن | أقوى بنسبة 9% |
| خطر التآكل | لا يوجد (ألومنيوم بالكامل) | مرتفع (قلب فولاذي) | عمر افتراضي 50+ سنة |
أقطار قابلة للتخصيص: 16 مم²–1,500 مم² مع تكوينات أسلاك من 7 إلى 127.
1 تطبيق
يتم استخدام الموصل العاري: AAC و AAAC و ACSR و AACSR و ACAR وسلك الفولاذ المجلفن في خطوط نقل وتوزيع الطاقة الكهربائية العلوية بجهد مختلف.
| النوع | الوصف | عدد الأسلاك |
مساحة المقطع العرضي (مم2) |
| AAC | موصل ألومنيوم بالكامل | 7~127 | 16~1500 |
| AAAC | موصل سبائك الألومنيوم بالكامل | 7~91 | 17~1300 |
| ACSR |
موصلات الألومنيوم معززة بالفولاذ |
7~103 | 16~1250 |
| AACSR |
موصلات سبائك الألومنيوم معززة بالفولاذ |
7~103 | 16~1250 |
| ACAR/AW |
موصلات الألومنيوم معززة بسبائك الألومنيوم |
7~103 | 16~1250 |
| ACSW/S |
موصلات الألومنيوم سلك/جديلة فولاذية مكسوة بالألومنيوم |
7~103 | 16~1250 |
| GSW | سلك فولاذي مجلفن | 3/2.64~37/4.55 | 16.41~765.99 |
المعايير:
يمكن لجميع المنتجات أن تلبي تمامًا طلبات المعايير المختلفة. يمكننا تصميم وتصنيع كابلات خاصة وفقًا للمعايير المطلوبة للعملاء، مثل: EN و GB و IEC و BS و ASTM و JIS و DIN CRS.
| AAC | EN 51082 | |||||||
| المساحة | رقم | القطر | الكتلة لكل وحدة | المقدرة | تيار مستمر | |||
| اسم الرمز | الأسلاك | السلك | الموصل. | الطول | القوة | المقاومة | ||
| مم2 | مم | مم | كجم/كم | كيلو نيوتن | Ω/كم | |||
| Midge | 23.3 | 7 | 2.06 | 6.18 | 63.8 | 4.20 | 1.2249 | |
| Gnat | 26.9 | 7 | 2.21 | 6.63 | 73.4 | 4.83 | 1.0643 | |
| Mosquito | 36.9 | 7 | 2.59 | 7.77 | 100.8 | 6.27 | 0.7749 | |
| Ladybird | 42.8 | 7 | 2.79 | 8.37 | 117.0 | 7.28 | 0.6678 | |
| Ant | 52.8 | 7 | 3.10 | 9.30 | 144.4 | 8.72 | 0.5409 | |
| Fly | 63.6 | 7 | 3.40 | 10.2 | 173.7 | 10.49 | 0.4497 | |
| Bluebottle | 73.6 | 7 | 3.66 | 11.0 | 201.3 | 11.78 | 0.3880 | |
| Earwig | 78.6 | 7 | 3.78 | 11.3 | 214.7 | 12.57 | 0.3638 | |
| Grasshopper | 84.1 | 7 | 3.91 | 11.7 | 229.7 | 13.45 | 0.3400 | |
| Clegg | 95.6 | 7 | 4.17 | 12.5 | 261.3 | 15.30 | 0.2989 | |
| Wasp | 106.0 | 7 | 4.39 | 13.2 | 289.6 | 16.95 | 0.2697 | |
| Beetle | 106.4 | 19 | 2.67 | 13.4 | 292.4 | 18.08 | 0.2701 | |
| Bee | 132.0 | 7 | 4.90 | 14.7 | 360.8 | 21.12 | 0.2165 | |
| Hornet | 157.6 | 19 | 3.25 | 16.3 | 433.2 | 26.01 | 0.1823 | |
| Caterpillar | 185.9 | 19 | 3.53 | 17.7 | 511.1 | 29.75 | 0.1546 | |
| Chafer | 213.2 | 19 | 3.78 | 18.9 | 586.0 | 34.12 | 0.1348 | |
| Spider | 237.6 | 19 | 3.99 | 20.0 | 652.9 | 38.01 | 0.1210 | |
| Cockroach | 265.7 | 19 | 4.22 | 21.1 | 730.4 | 42.52 | 0.1081 | |
| Butterfly | 322.7 | 19 | 4.65 | 23.3 | 886.8 | 51.63 | 0.0891 | |
| Moth | 373.1 | 19 | 5.00 | 25.0 | 1025.3 | 59.69 | 0.0770 | |
| Drone | 372.4 | 37 | 3.58 | 25.1 | 1027.1 | 59.59 | 0.0774 | |
| Centipede | 415.2 | 37 | 3.78 | 26.5 | 1145.1 | 66.43 | 0.0695 | |
| Maybug | 486.1 | 37 | 4.09 | 28.6 | 1340.6 | 77.78 | 0.0593 | |
| Scorpion | 529.8 | 37 | 4.27 | 29.9 | 1461.2 | 84.77 | 0.0544 | |
| Cicada | 628.3 | 37 | 4.65 | 32.6 | 1732.9 | 100.54 | 0.0459 | |
