تفاصيل المنتج:
شروط الدفع والشحن:
|
| قائد: | سلك فولاذي مجلفن | تطبيق: | نظام نقل الطاقة |
|---|---|---|---|
| العزل: | لا.. | غمد: | لا.. |
| القطر: | 5.5mm ~ 37.5mm | رقم الأسلاك: | 3sq mm ~ 37sq mm |
| مؤسَّسة: | مجموعة شينغهوا | العلامة التجارية: | ش كابل |
| إبراز: | سلك فولاذي مجلفن موصل عارٍ,سلك فولاذي مجلفن لكابل شنغهاي شنغوا,سلك فولاذي مجلفن GSW,Shanghai Shenghua Cable Zinc Steel Wire,GSW Zinc Steel Wire |
||

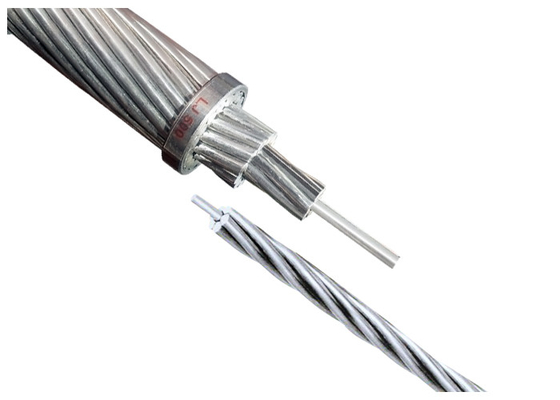

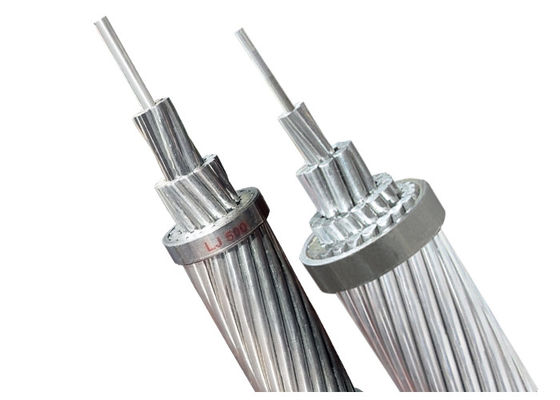

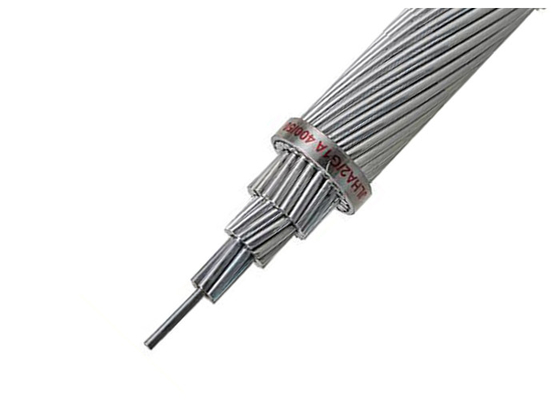

في شبكات النقل عالية الجهد التي تعبر الجبال والسواحل والصحاري، تحدد متانة الموصل استقرار الشبكة. تنحني الكابلات التقليدية تحت أحمال الجليد والتآكل والإجهاد الميكانيكي - مما يؤدي إلى انقطاعات مكلفة. تعالج شركة Shanghai Shenghua Power Group Cable هذا الأمر من خلال GSW ACSR (موصل الألومنيوم السلكي الفولاذي المجلفن)، المصمم لتوفير قوة لا مثيل لها ومقاومة للتآكل وأداء مضاد للبثق للخطوط الهوائية حيث الفشل ليس خيارًا.
قلب عالي القوة:
موصيلية مُحسَّنة:
المرونة الميكانيكية:
يتوافق GSW ACSR من Shenghua مع:
| تكوين السلك | القطر (مم) | قوة الشد (ميجا باسكال) | الوزن (كجم/كم) | التطبيقات الرئيسية |
|---|---|---|---|---|
| 7/4.78 | 14.29 | 155.7 كيلو نيوتن (عالي جدًا) | 991 | ممرات جبلية |
| 19/4.50 | 22.22 | 248.2 كيلو نيوتن (عالي) | 2,352 | شبكات ساحلية |
| 37/4.55 | 31.75 | 721.5 كيلو نيوتن (عالي جدًا) | 4,833 | خطوط HV الصحراوية |
ثلاث درجات قوة: عام (1290–1620 ميجا باسكال)، عالي (1380–1590 ميجا باسكال)، عالي جدًا (1520–1620 ميجا باسكال)
يستخدم السلك الفولاذي المجلفن (GSW) للموصل ACSR (موصل الألومنيوم المقوى بالفولاذ). وباعتبارها المؤسسة الرائدة في هذه الصناعة، فإن GSW المصنعة بواسطة Shenghua تتمتع بخصائص ميكانيكية ممتازة، وأفضل جودة للطلاء وحالة سطح جيدة.
| القطر (مم) | قوة الشد (ميجا باسكال) | وزن الزنك (جم/م2) | |||||||
| 1.24~2.25 | 1340~1620 | 185~215 | |||||||
| 2.25~3.00 | 1310~1590 | 230 | |||||||
| 3.00~3.50 | 1290~1550 | 245 | |||||||
| 3.50~4.25 | 1290~1520 | 260 | |||||||
| 4.25~4.75 | 1290~1520 | 275 | |||||||
| 4.75~5.50 | 1290~1520 | 290 | |||||||
| مستوى الكثافة | قطر السلك | الحد الأدنى للشد | الحد الأدنى للإجهاد بنسبة 1% | الحد الأدنى للتمدد | الحد الأدنى لعدد 360 درجة | قطر الاختبار | |||
| القوة | التمدد | النسبة المئوية عندما L=250 | الالتواءات | العمود | |||||
| مم | ميجا باسكال | ميجا باسكال | % | متعددة | |||||
| >1.24~2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| >2.25~2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| >2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| عام | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.25~4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >1.24~2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| >2.25~2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| >2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| عالي | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.25~4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >1.24~2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| >2.25~2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| >2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| عالي جدًا | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.25~4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
| ASTM A475 | ||||||
| عدد الأسلاك | القطر التقريبي للخيوط. | سيمنز | عالي | عالي جدًا | الوزن التقريبي | |
| /القطر. | درجة مارتن | درجة القوة | درجة القوة | |||
| بوصة | مم | كيلو نيوتن | كيلو نيوتن | كيلو نيوتن | كجم/كم | |
| 3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
| 7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
